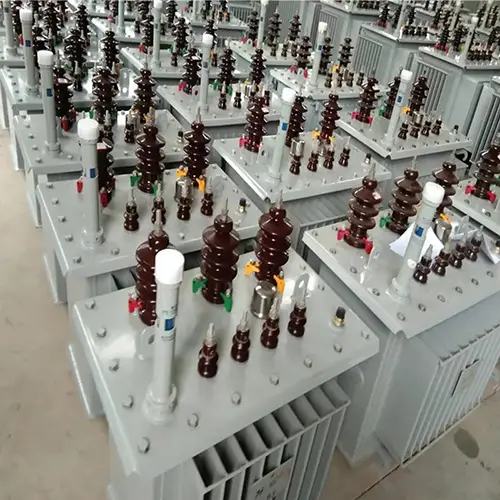

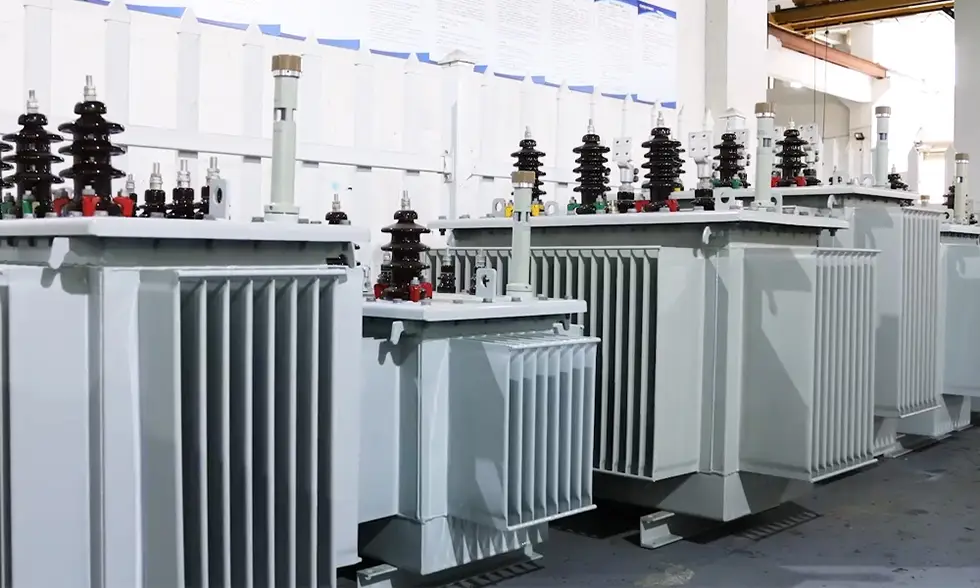

Với tư cách là nhà sản xuất và xuất khẩuMáy biến áp điện phân phối ngâm dầu 10kVTại Trung Quốc, chúng tôi đã cung cấp rất nhiều máy biến áp điện cho các thị trường nước ngoài như Châu Âu, Châu Phi, Nam Mỹ, Trung Đông, v.v. Máy biến áp ngâm dầu 10KV sử dụng dầu cách điện làm chất cách điện chính và cũng dùng dầu làm chất làm mát. Máy biến áp phân phối điện này có những ưu điểm vượt trội nhưchi phí thấp, tản nhiệt tuyệt vời, khả năng quá tải mạnh và tuổi thọ dài, khiến chúng trở thành lựa chọn phổ biến lâu dài trong các kịch bản phân phối điện áp trung bình và hạ thế. Máy biến áp điện phân phối ngâm dầu 10kV của chúng tôi tuân thủ tiêu chuẩn quốc tế liên quanIEC60076và tiêu chuẩn bản địaGB/T 6451-2023, GB 1094vân vân.
| Danh mục tiêu chuẩn | Tên chuẩn |
| Quốc gia (GB/T) | GB/T 1094.1-2013 Máy biến áp điện – Phần 1: Khái quát |
| GB/T 1094.2-2013 Máy biến áp điện – Phần 2: Độ tăng nhiệt độ của máy biến áp ngâm trong chất lỏng | |
| GB/T 1094.3-2017 Máy biến áp điện – Phần 3: Mức cách điện, thử nghiệm điện môi và độ hở bên ngoài trong không khí | |
| GB/T 1094.5-2008 Máy biến áp điện lực – Phần 5: Khả năng chịu ngắn mạch | |
| GB/T 1094.10-2003 Máy biến áp điện – Phần 10: Xác định mức âm thanh | |
| Quốc tế (IEC) | Máy biến áp điện IEC 60076-1:2011 – Phần 1: Khái quát |
| IEC 60076-2:2011 Máy biến áp điện - Phần 2: Độ tăng nhiệt của máy biến áp ngâm trong chất lỏng | |
| IEC 60076-3:2013+AMD1:2018 Máy biến áp điện – Phần 3: Mức cách điện, thử nghiệm điện môi và khe hở không khí bên ngoài trong không khí | |
| IEC 60076-5:2006 Máy biến áp điện lực – Phần 5: Khả năng chịu ngắn mạch | |
| IEC 60076-10:2016 Máy biến áp nguồn – Phần 10: Xác định mức âm thanh |

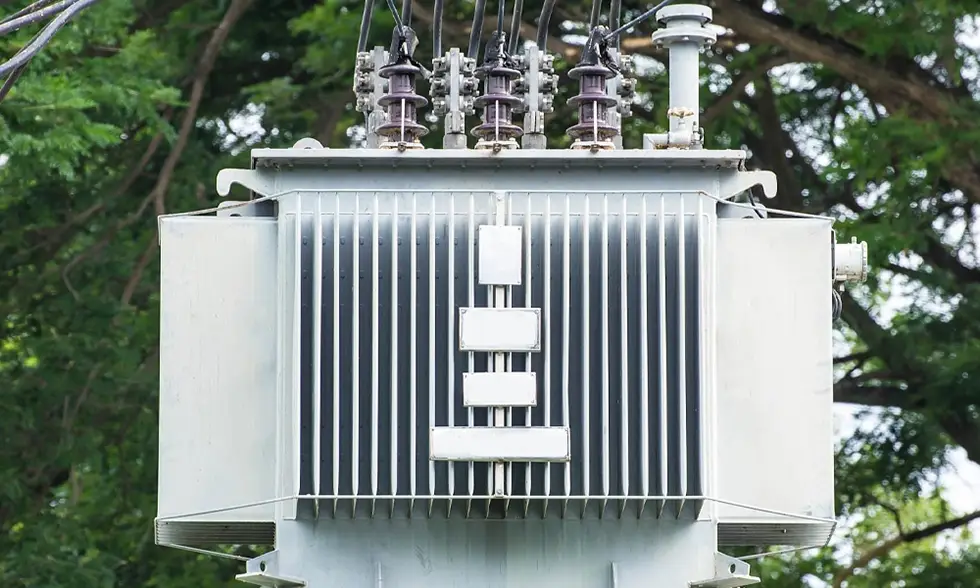

Máy biến áp phân phối ngâm dầu 10kV (thường gọi là "máy biến áp phân phối") là thiết bị điện tĩnh được sử dụng trong hệ thống phân phối để biến đổi điện áp và dòng điện xoay chiều và truyền năng lượng điện dựa trên định luật cảm ứng điện từ, với các cuộn dây được cách điện bằng dầu cách điện. Nó thường dùng để chỉ các máy biến áp hoạt động trong mạng phân phối có cấp điện áp 10kV, công suất định mức từ 6300kVA trở xuống, cung cấp điện trực tiếp cho người dùng cuối.
Loại máy biến áp này phù hợp với tần số AC 50/60Hz, công suất định mức tối đa ba pha lên đến 2500kVA (một pha tối đa 833kVA, thường không được khuyến nghị). Chúng có thể được sử dụng trong nhà hoặc ngoài trời. Các tổ máy có công suất 315kVA có thể gắn trên cột. Điều kiện hoạt động tiêu chuẩn: nhiệt độ môi trường không quá 40°C và không thấp hơn -25°C; nhiệt độ trung bình ngày tối đa 30°C; nhiệt độ trung bình năm cao nhất 20°C; độ ẩm tương đối ≤90% (ở nhiệt độ môi trường 25°C); độ cao 1000m. Nếu các điều kiện khác với các điều kiện nêu trên thì phải thực hiện điều chỉnh định mức phù hợp theo tiêu chuẩn liên quan.

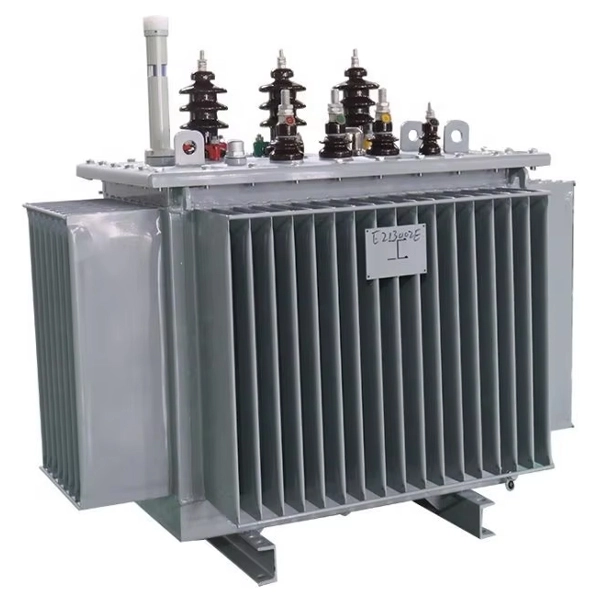

Cấu tạo của máy biến áp phân phối ngâm dầu 10kV bao gồm thân chính, bộ bảo quản, sứ cách điện, bộ đổi nấc, thiết bị bảo vệ, v.v.

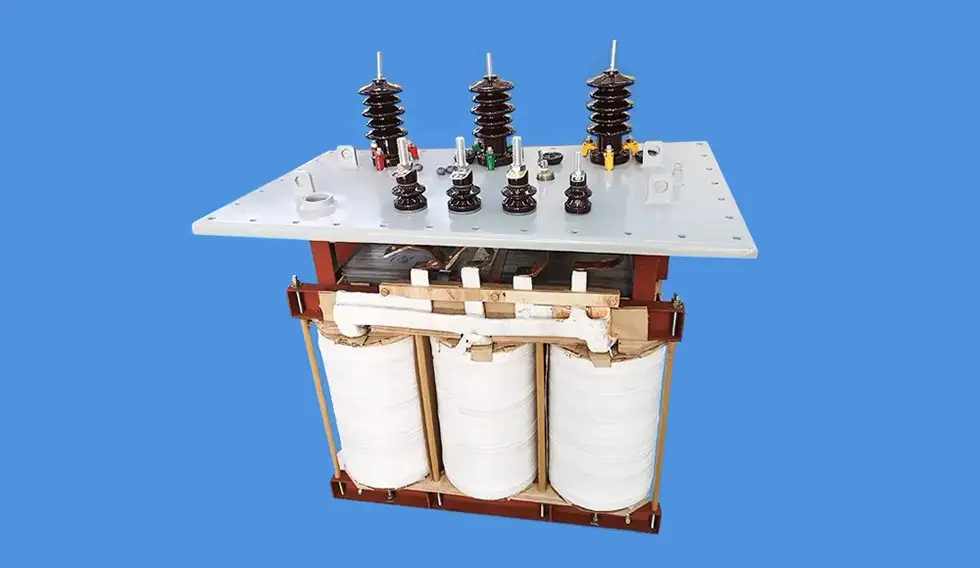

1. Thân chính
Phần thân chính bao gồm lõi, cuộn dây và dầu cách điện - bộ phận điện từ của máy biến áp.
Cốt lõi:Mạch từ của máy biến áp, được chế tạo từ các tấm thép silic cán nóng hoặc cán nguội (dày 0,35 hoặc 0,5 mm, có phủ lớp sơn cách điện trên bề mặt) xếp chồng lên nhau. Lõi bao gồm các chân lõi (nơi đặt cuộn dây) và ách (đóng mạch từ). Cấu trúc lõi về cơ bản là loại lõi hoặc loại vỏ, trong đó loại lõi được sử dụng rộng rãi nhất. Một số sản phẩm cao cấp sử dụng lõi quấn ba chiều, trong đó ba chân được sắp xếp theo hình tam giác đều, dẫn đến mạch từ không có khe hở, tổn thất thấp hơn và giảm tiếng ồn.
Cuộn dây:Mạch điện của máy biến áp thường được quấn từ dây đồng phẳng hoặc tròn cách điện xung quanh máy biến áp. Các cuộn dây được đặt trên các chân lõi, với cuộn dây điện áp thấp (LV) ở lớp bên trong và cuộn dây điện áp cao (HV) ở lớp ngoài. Các xi lanh cách điện tách lõi khỏi cuộn dây LV và LV khỏi cuộn dây HV. Đối với cuộn dây LV, cấu trúc hình trụ bằng lá đồng là phổ biến (ngoại trừ những công suất rất nhỏ). Cuộn dây HV sử dụng cấu trúc hình trụ nhiều lớp để cân bằng sự phân bố dòng ampe, giảm từ thông lạc, đồng thời mang lại độ bền cơ học cao và khả năng chịu được ngắn mạch.
Dầu cách điện:Được cấu tạo chủ yếu từ naphten, ankan và chất thơm. Nó phục vụ hai chức năng: (a) cung cấp cách điện giữa các cuộn dây, giữa cuộn dây và lõi, và giữa cuộn dây và thùng chứa; (b) tản nhiệt bằng đối lưu khi đun nóng. Các loại phổ biến là số 10, số 25 và số 45, trong đó con số này biểu thị điểm đông đặc tính bằng °C (ví dụ: dầu số 25 đông đặc ở -25°C). Lựa chọn phụ thuộc vào khí hậu địa phương.

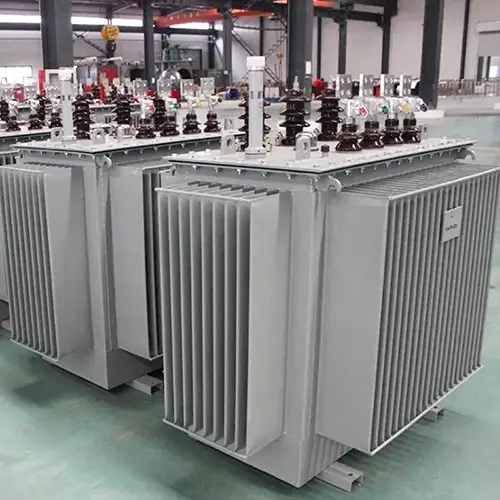

2. Xe tăng
Bể chứa là vỏ ngoài của máy biến áp ngâm dầu, được hàn từ các tấm thép. Nó chứa dầu và các thành phần khác. Ở các máy biến áp vừa và nhỏ, thùng chứa bao gồm vỏ và nắp. Cụm lõi và cuộn dây được đặt bên trong vỏ và có thể nhấc ra để bảo trì sau khi tháo nắp. Bình còn được lắp thêm van xả dầu, vít nối đất, biển tên, v.v.

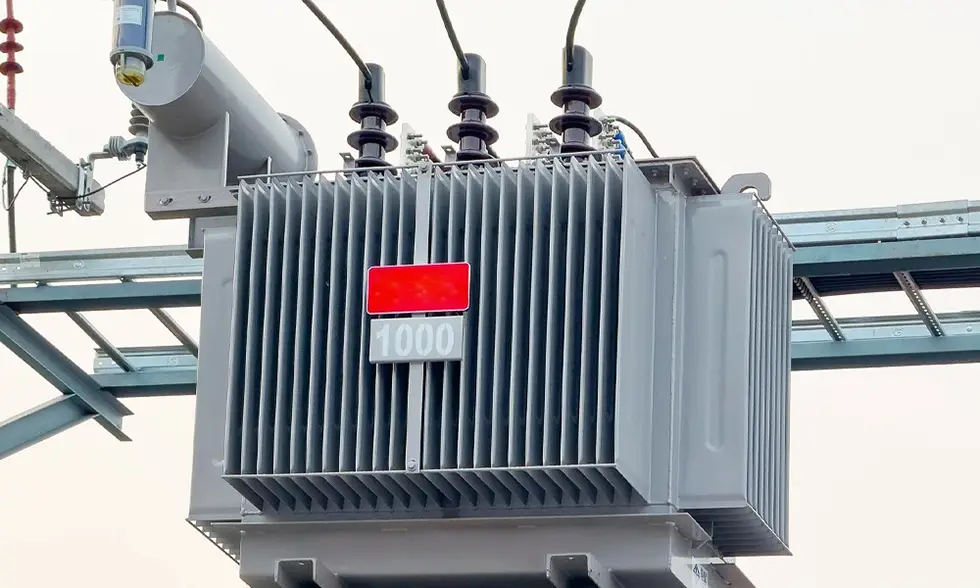

3. Conservator (Oil Conservator)
Được gắn trên đỉnh bể, thiết bị bảo quản có thể tích khoảng 10% thể tích của bể và được nối với bể bằng một đường ống. Khi dầu giãn nở hoặc co lại theo nhiệt độ, bộ phận bảo quản sẽ cung cấp hoặc lưu trữ dầu, đảm bảo lõi và cuộn dây vẫn được ngâm trong nước. Nó cũng làm giảm sự tiếp xúc của dầu với không khí, làm chậm quá trình xuống cấp của dầu. Kính quan sát (thước đo mức dầu) trên bộ bảo quản hiển thị mức dầu đã hiệu chỉnh theo nhiệt độ. Bộ bảo quản thường được trang bị một máy thở (máy sấy gel silica) để loại bỏ độ ẩm và tạp chất từ không khí đi vào.

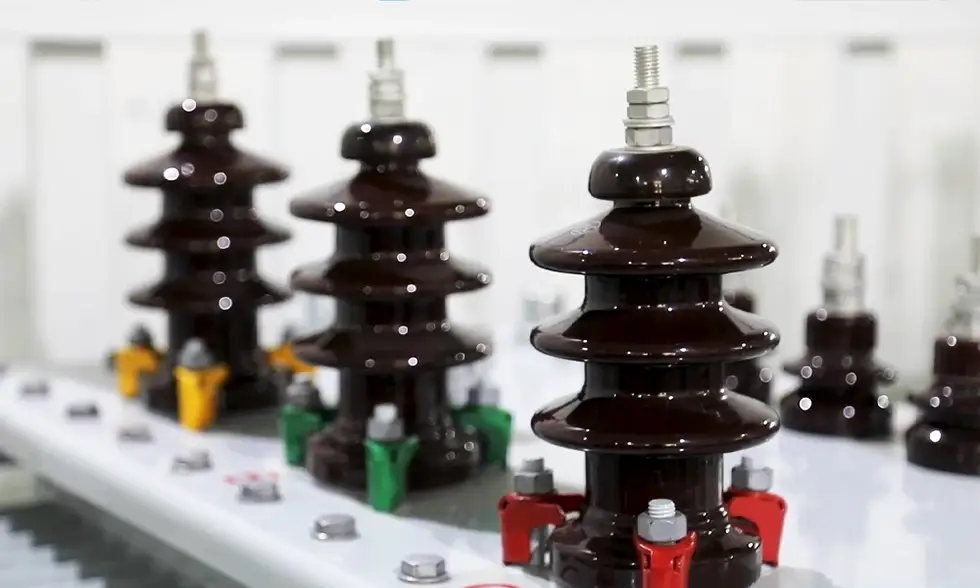

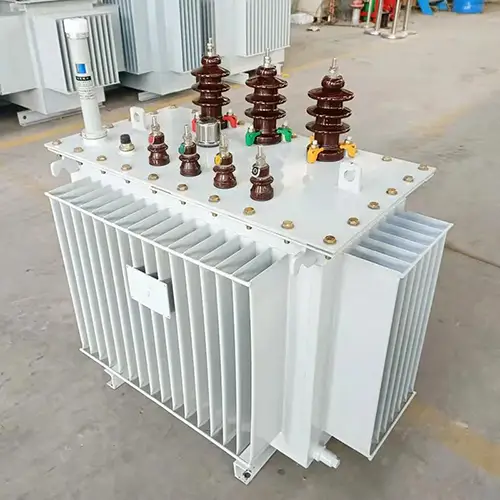

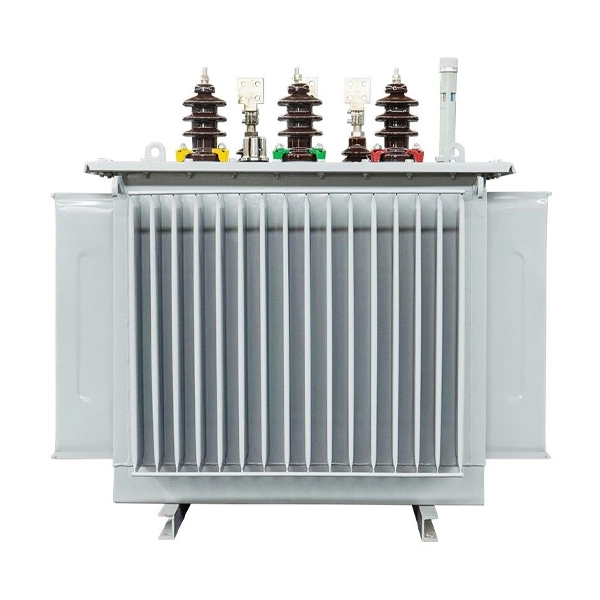

4. Ống lót cách điện
Ống lót là bộ phận cách nhiệt chính nhô ra khỏi nắp bể. Họ mang các dây quấn HV và LV ra khỏi bể, cung cấp cách điện cho mặt đất (bể và lõi) và cố định các kết nối bên ngoài. Ống lót HV cao hơn, ống lót LV ngắn hơn.
5. Nhấn vào Trình thay đổi
Được gắn trên cuộn dây HV, bộ chuyển đổi nấc thay đổi số vòng dây hiệu dụng để điều chỉnh điện áp đầu ra. Khi điện áp nguồn thay đổi, bộ chuyển đổi vòi sẽ điều chỉnh điện áp để duy trì điện áp thứ cấp ổn định. Các loại: bộ đổi vòi có tải (có thể hoạt động khi có tải) và bộ đổi vòi không tải (không tải) (yêu cầu ngắt điện).
6. Thiết bị bảo vệ
Rơle khí (Buchholz):Được lắp đặt trên đường ống giữa bể chứa và thiết bị bảo quản -- lớp bảo vệ chính chống lại các lỗi bên trong. Đối với những lỗi nghiêm trọng, nó sẽ ngắt cầu dao; đối với những lỗi nhỏ, nó sẽ báo động. Theo GB/T 6451, máy biến áp ≥800kVA phải được trang bị rơle Buchholz.
Lỗ thông hơi nổ (Thiết bị giảm áp):Gắn trên nắp bể, bịt kín bằng màng ngăn thủy tinh. Nếu xảy ra lỗi nghiêm trọng và rơle Buchholz bị hỏng, màng ngăn sẽ vỡ ra để giải phóng áp suất và ngăn ngừa nổ.
Nhiệt kế:Theo dõi nhiệt độ dầu trên cùng. Máy biến áp ≥1000kVA phải được trang bị nhiệt kế tín hiệu ngoài trời, có thể kết nối tín hiệu từ xa.

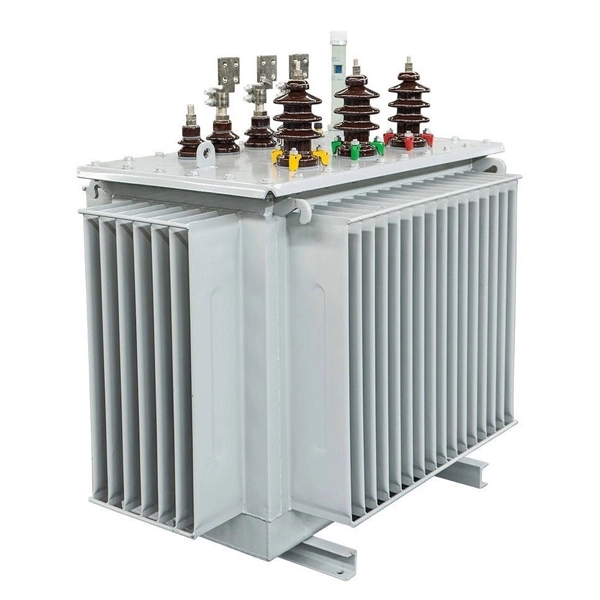

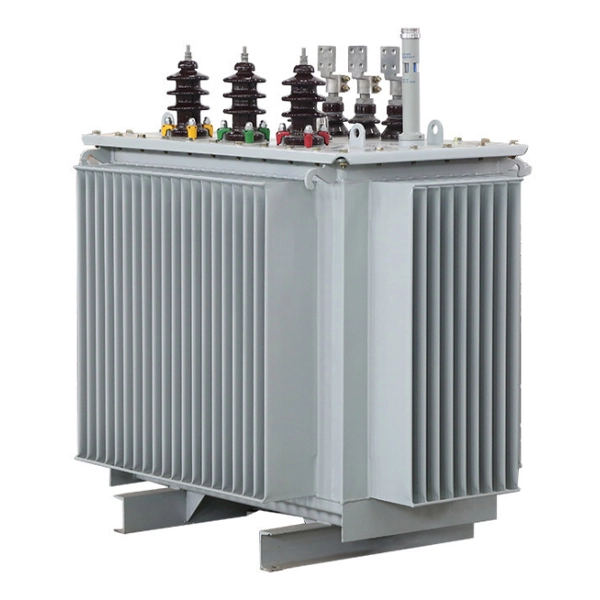

7. Thiết bị làm mát
Bao gồm bộ tản nhiệt hoặc bộ làm mát được gắn trên thành bể, nối với bể bằng đường ống. Sự chênh lệch nhiệt độ giữa dầu trên và dưới tạo ra sự đối lưu tự nhiên, làm giảm nhiệt độ dầu. Các phương pháp làm mát: Dầu tự nhiên không khí tự nhiên (ONAN), dầu tự nhiên cưỡng bức không khí (ONAF), dầu tự nhiên cưỡng bức nước (OFWF), tuần hoàn dầu cưỡng bức (OFAF), v.v.
So với các loại khác (ví dụ: máy biến áp loại khô), máy biến áp phân phối ngâm trong dầu có ưu điểm:
1. Chi phí thấp - hiệu quả chi phí cao
Sản xuất hoàn thiện và vật liệu rẻ hơn (thép silicon, đồng, dầu) dẫn đến giá thấp hơn 30-40% so với máy biến áp loại khô tương đương -- lý tưởng cho việc nâng cấp lưới điện có ngân sách hạn chế và các dự án SME.
2. Khả năng tản nhiệt và quá tải tuyệt vời
Nhiệt dung riêng và độ dẫn nhiệt cao của dầu kết hợp với sự đối lưu tự nhiên giúp giữ nhiệt độ tăng thấp hơn 15-20% so với máy biến áp loại khô. Khả năng chịu quá tải ngắn hạn (ví dụ: dòng điện định mức 1,2×) rất mạnh, phù hợp với mức tải cao nhất theo mùa (điều hòa không khí mùa hè, tưới tiêu).
3. Bảo trì đơn giản và tuổi thọ dài
Thiết kế kín hoàn toàn (thùng tôn) ngăn chặn sự xâm nhập của hơi ẩm/bụi. Trong điều kiện bình thường, cần ít bảo trì. Tuổi thọ sử dụng thường là 20-30 năm, dài hơn loại khô (15-25 năm), dẫn đến chi phí vận hành lâu dài thấp hơn.
4. Tiềm năng sử dụng năng lượng hiệu quả cao - liên kết chính sách
Được thúc đẩy bởi Kế hoạch cải thiện hiệu quả sử dụng năng lượng của máy biến áp, máy biến áp ngâm dầu 10kV đã được nâng cấp lên S13 trở lên. Ví dụ, máy biến áp S13-1000kVA có tổn thất không tải chỉ 0,8kW (thấp hơn 40% so với S11), tiết kiệm hơn 6000 kWh/năm - đáng kể theo mục tiêu "cacbon kép".
5. Hiệu suất cách nhiệt tốt và độ tin cậy cao
Dầu cung cấp khả năng cách điện tuyệt vời và cũng làm giảm độ rung, giúp vận hành êm hơn.
6. Hoạt động ổn định và cân bằng các thông số ba pha
Thiết kế lõi quấn ba chiều cân bằng độ dài đường dẫn từ tính, giảm sóng hài và cải thiện chất lượng điện năng.

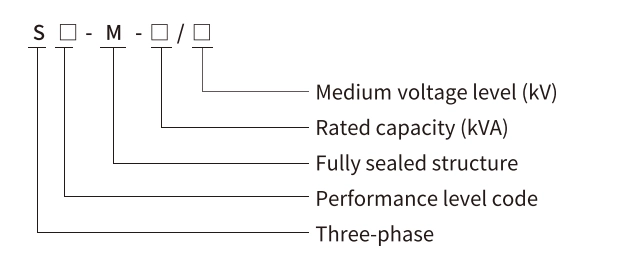

| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tản tải (W) 75oC | Dòng không tải (%) | Điện áp trở kháng (%) | Kích thước bên ngoài (L×W×H) Lắp đặt 4-φ18 (mm) | Tổng trọng lượng (kg) | ||||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 hoặc khác |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
100 | 630/600 | 1.5 | 4 | 690 | 510 | 920 | 275 |
| 50 | 130 | 910/870 | 1.3 | 730 | 510 | 960 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 750 | 550 | 1000 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 790 | 620 | 1020 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 790 | 700 | 1040 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 840 | 800 | 1070 | 625 | |||||
| 160 | 280 | 2310/2200 | 1 | 1070 | 670 | 1130 | 695 | |||||
| 200 | 340 | 2730/2600 | 1 | 1140 | 750 | 1140 | 795 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 1200 | 800 | 1190 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1300 | 860 | 1210 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1380 | 900 | 1240 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 1450 | 950 | 1300 | 1590 | |||||
| 630 | Dyn11 Yyn0 |
810 | 6200 | 0.6 | 4.5 | 1500 | 970 | 1360 | 1850 | |||
| 800 | 980 | 7500 | 0.6 | 4 | 1660 | 1140 | 1400 | 2210 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1690 | 1190 | 1530 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1760 | 1230 | 1600 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 1800 | 1250 | 1660 | 3520 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 1930 | 1360 | 1490 | 4060 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2080 | 1360 | 1570 | 5105 | |||||
Lưu ý 1:Đối với máy biến áp có công suất danh định từ 500kVA trở xuống, các giá trị tổn thất tải phía trên đường chéo trong bảng áp dụng cho nhóm ghép Dyn11 hoặc Yzn11, và các giá trị tổn thất tải phía dưới đường chéo áp dụng cho nhóm ghép Yyn0.
Lưu ý 2:Khi tốc độ tải trung bình hàng năm của máy biến áp nằm trong khoảng từ 35% đến 40%, hiệu suất vận hành tối đa có thể đạt được bằng cách sử dụng giá trị tổn thất trong bảng.

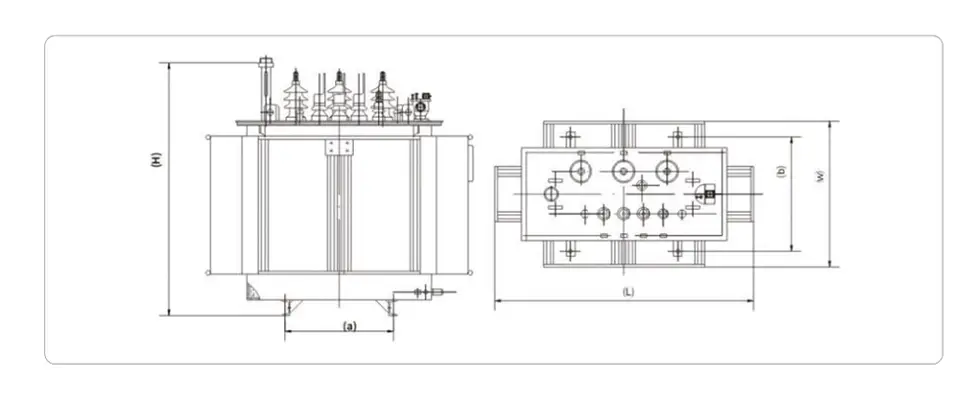

Ghi chú:Kích thước và trọng lượng được cung cấp chỉ mang tính tham khảo trong thiết kế và lựa chọn. Kích thước và trọng lượng cuối cùng tùy thuộc vào bản vẽ sản phẩm của chúng tôi.
| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tải phân tán (W) 145oC | Dòng không tải (%) | Điện áp trở kháng (%) | Kích thước bên ngoài (L×W×H) Lắp đặt 4-φ18 (mm) | Tổng trọng lượng (kg) | ||||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 hoặc khác |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 630/600 | 1.5 | 4 | 695 | 490 | 860 | 260 |
| 50 | 100 | 910/870 | 1.3 | 725 | 520 | 955 | 365 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 750 | 535 | 970 | 415 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 770 | 565 | 985 | 465 | |||||
| 100 | 150 | 1580/1500 | 1.2 | 800 | 595 | 1000 | 545 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 815 | 670 | 1010 | 585 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 1015 | 645 | 1055 | 695 | |||||
| 200 | 240 | 2730/2600 | 1 | 1020 | 650 | 1115 | 810 | |||||
| 250 | 290 | 3200/3050 | 1 | 1140 | 730 | 1120 | 930 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1195 | 785 | 1175 | 1075 | |||||
| 400 | 410 | 4520/4300 | 0.9 | 1265 | 855 | 1195 | 1255 | |||||
| 500 | 480 | 5410/5100 | 0.8 | 1325 | 915 | 1240 | 1435 | |||||
| 630 | Dyn11 Yyn0 |
570 | 6200 | 0.8 | 4.5 | 1465 | 960 | 1295 | 1880 | |||
| 800 | 700 | 7500 | 0.6 | 4 | 1515 | 995 | 1340 | 2145 | ||||
| 1000 | 830 | 10300 | 0.6 | 1605 | 1095 | 1460 | 2455 | |||||
| 1250 | 970 | 12000 | 0.5 | 1685 | 1145 | 1485 | 2840 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1775 | 1225 | 1580 | 3310 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1855 | 1265 | 1600 | 3960 | ||||
| 2500 | 1830 | 21200 | 0.4 | 1885 | 1305 | 1780 | 4980 | |||||
Lưu ý 1:Đối với máy biến áp có công suất danh định từ 500kVA trở xuống, các giá trị tổn thất tải phía trên đường chéo trong bảng áp dụng cho nhóm ghép Dyn11 hoặc Yzn11, và các giá trị tổn thất tải phía dưới đường chéo áp dụng cho nhóm ghép Yyn0.
Lưu ý 2:Khi tốc độ tải trung bình hàng năm của máy biến áp nằm trong khoảng từ 35% đến 40%, hiệu suất vận hành tối đa có thể đạt được bằng cách sử dụng giá trị tổn thất trong bảng.
Ghi chú:Kích thước và trọng lượng được cung cấp chỉ mang tính tham khảo trong thiết kế và lựa chọn. Kích thước và trọng lượng cuối cùng tùy thuộc vào bản vẽ sản phẩm của chúng tôi.
| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tản tải (W) 75oC | Dòng không tải (%) | Điện áp trở kháng (%) | Kích thước bên ngoài L×W×H (mm) | Tổng trọng lượng (kg) | ||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | Cài đặt 4-φ18 | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 hoặc khác |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 Yzn11 |
80 | 505/480 | 1.5 | 4 | 785×710×880 | 370 |
| 50 | 100 | 730/695 | 1.3 | 800×730×940 | 480 | |||||
| 63 | 110 | 870/830 | 1.2 | 815×720×970 | 535 | |||||
| 80 | 130 | 1050/1000 | 1.2 | 830×740×990 | 580 | |||||
| 100 | 150 | 1260/1200 | 1.1 | 875×790×1010 | 705 | |||||
| 125 | 170 | 1510/1440 | 1.1 | 875×770×1050 | 775 | |||||
| 160 | 200 | 1850/1760 | 1 | 935×820×1140 | 975 | |||||
| 200 | 240 | 2180/2080 | 1 | 995×870×1140 | 1140 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 995×900×1180 | 1240 | |||||
| 315 | 340 | 3060/2920 | 0.9 | 1030×880×1250 | 1425 | |||||
| 400 | 410 | 3610/3440 | 0.8 | 1075×910×1270 | 1635 | |||||
| 500 | 480 | 4330/4120 | 0.8 | 1120×930×1320 | 1950 | |||||
| 630 | Dyn11 Yyn0 |
570 | 4960 | 0.6 | 4.5 | 1165×950×1350 | 2150 | |||
| 800 | 700 | 6000 | 0.6 | 4 | 1210×1050×1390 | 2515 | ||||
| 1000 | 830 | 8240 | 0.6 | 1520×1020×1450 | 2635 | |||||
| 1250 | 970 | 9600 | 0.5 | 1630×1090×1540 | 3210 | |||||
| 1600 | 1170 | 11600 | 0.5 | 1680×1150×1600 | 3905 | |||||
| 2000 | 1550 | 14600 | 0.4 | 5 | 1890×1300×1600 | 4130 | ||||
| 2500 | 1830 | 16900 | 0.4 | 1990×1360×1700 | 5250 | |||||
Lưu ý 1:Đối với máy biến áp có công suất danh định từ 500kVA trở xuống, các giá trị tổn thất tải phía trên đường chéo trong bảng áp dụng cho nhóm ghép Dyn11 hoặc Yzn11, và các giá trị tổn thất tải phía dưới đường chéo áp dụng cho nhóm ghép Yyn0.
Lưu ý 2:Khi tốc độ tải trung bình hàng năm của máy biến áp nằm trong khoảng từ 35% đến 40%, hiệu suất vận hành tối đa có thể đạt được bằng cách sử dụng giá trị tổn thất trong bảng.
Ghi chú:Kích thước và trọng lượng được cung cấp chỉ mang tính tham khảo trong thiết kế và lựa chọn. Kích thước và trọng lượng cuối cùng tùy thuộc vào bản vẽ sản phẩm của chúng tôi.
