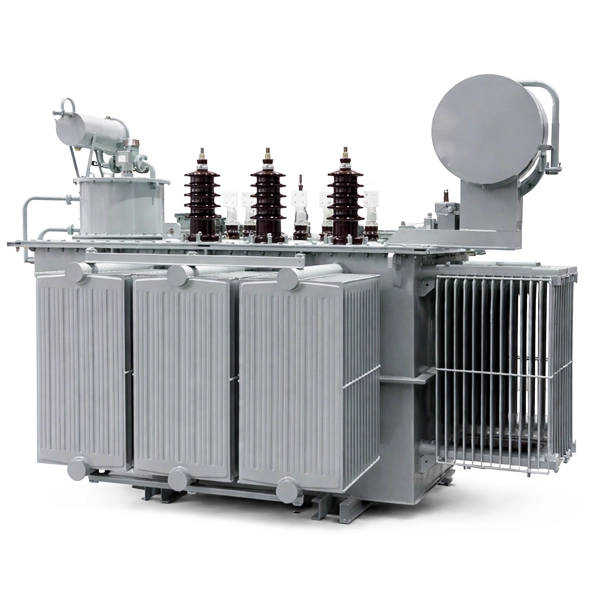

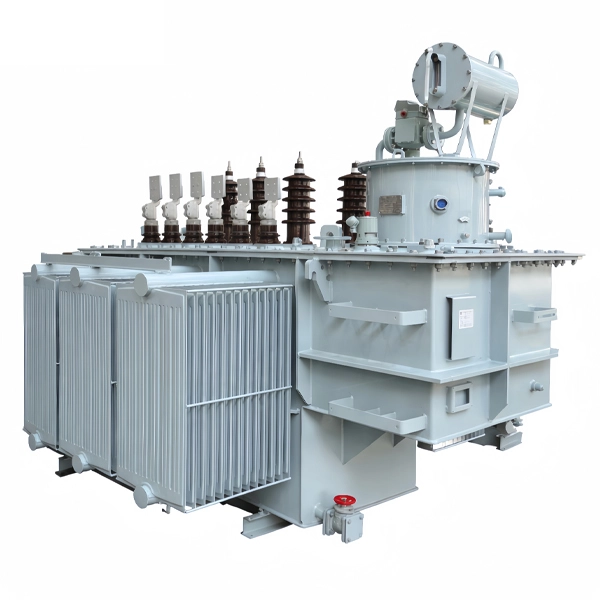

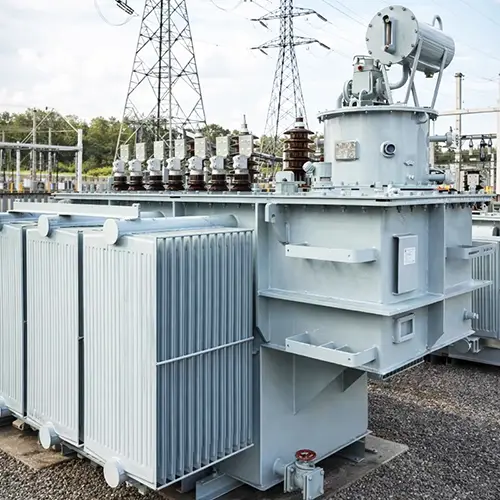

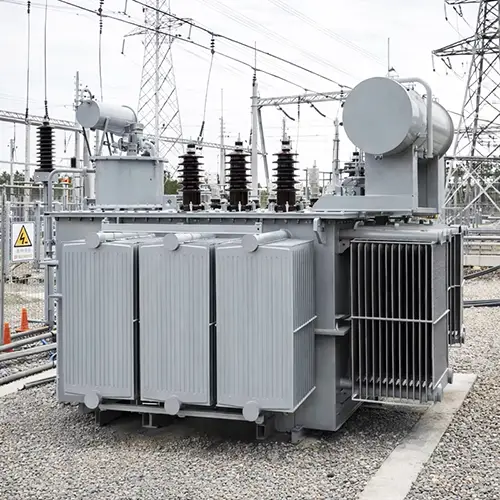

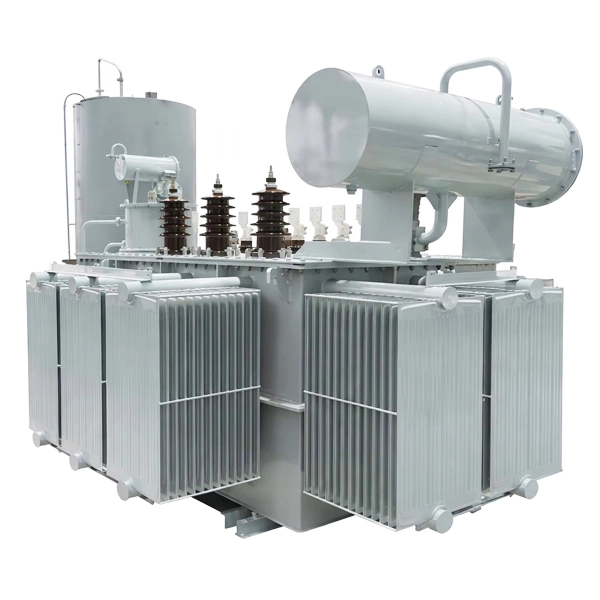

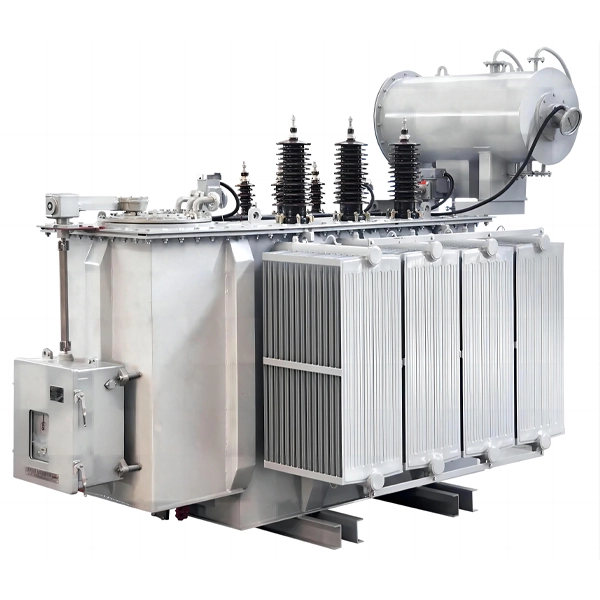

Máy biến áp phân phối điện ngâm dầu 33KV
Máy biến áp phân phối điện ngâm dầu 33KV là một trong những sản phẩm chính của Cotenele và chúng tôi là nhà sản xuất và xuất khẩu máy biến áp lớn tại Trung Quốc. Máy biến áp phân phối điện ngâm dầu 33KV giảm điện áp của mạng 35kV xuống điện áp bus điện áp thấp (thường là 400V) được người dùng sử dụng và là thiết bị quan trọng để kết nối mạng truyền tải điện áp cao và mạng phân phối điện áp thấp. Máy biến áp 35KV do Cotenele sản xuất có hiệu suất cách điện tuyệt vời, hiệu quả tản nhiệt tốt và giá thành rẻ. Nó được đánh giá cao bởi khách hàng ở thị trường nước ngoài, đặc biệt là ở Châu Phi.

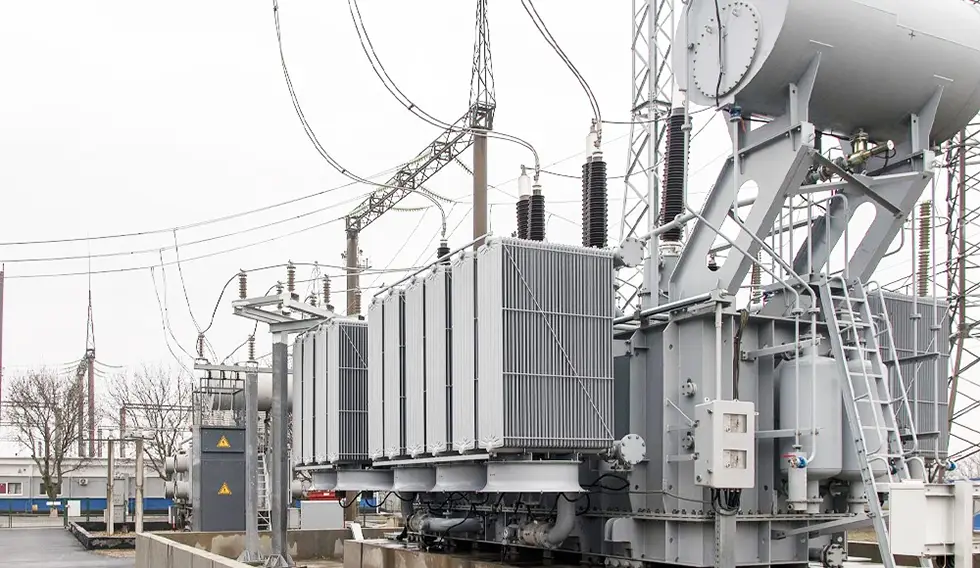

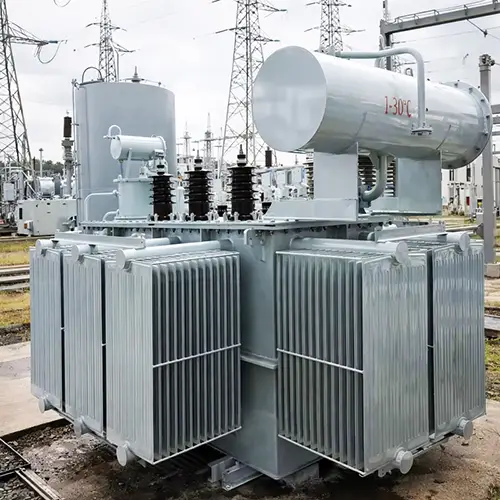

Trong nhiều năm, Cotenele đã cung cấp cho khách hàng một số lượng lớnMáy biến áp phân phối điện ngâm dầu 33KVtại nhiều trạm biến áp, nhà máy điện, năng lượng gió, năng lượng mặt trời và các dự án khác, trong đó đại diện là dự án Nhà máy điện của Công ty TNHH Phát triển Năng lượng Rwanda (EDCL) Kigoma, Birembo, Rukarara, Kibuye và Rwinkwavu. Máy biến áp phân phối ngâm dầu 33kV (35KV) này có điện áp định mức phía điện áp cao là 33 KV (35 kV) và sử dụng dầu biến áp làm môi trường cách điện và làm mát. Nó là một thiết bị điện tĩnh, dựa trên nguyên lý cảm ứng điện từ, chuyển đổi một giá trị điện áp xoay chiều (dòng điện) thành một (hoặc một số) giá trị điện áp xoay chiều (dòng điện) khác có cùng tần số nhưng cường độ khác nhau.

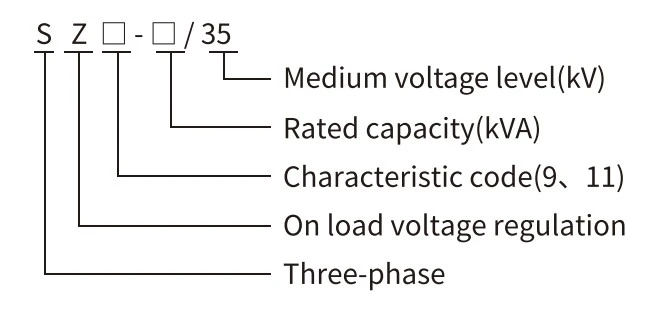

Mô hình và ý nghĩa
Máy biến áp phân phối ngâm dầu 33KV là gì?
Máy biến áp phân phối ngâm trong dầu 33 kV là máy biến áp phân phối có điện áp danh định phía cao áp là 35 kV và sử dụng dầu biến áp làm môi chất cách điện và làm mát. Nó là một thiết bị điện tĩnh, dựa trên nguyên lý cảm ứng điện từ, chuyển đổi một giá trị điện áp xoay chiều (dòng điện) thành một (hoặc một số) giá trị điện áp xoay chiều (dòng điện) khác có cùng tần số nhưng cường độ khác nhau.
Theo các tiêu chuẩn liên quan, tần số định mức của máy biến áp phân phối ngâm trong dầu 35 kV là 50 Hz và công suất định mức thường nằm trong khoảng từ 30 kVA đến 2500 kVA (thuộc loại máy biến áp phân phối). Một số tổ máy có công suất lớn hơn có thể thuộc loại máy biến áp điện, có công suất lên tới 31.500 kVA trở lên.
Yêu cầu về môi trường tiêu chuẩn
1. Nhiệt độ môi trường:
- Giá trị tối đa: +40°C
- Giá trị tối thiểu: -25°C
- Trung bình tháng: không vượt quá +30°C
- Trung bình năm: không quá +20°C
2. Độ cao:Vị trí lắp đặt phải ở độ cao không lớn hơn 1000 m so với mực nước biển.
3.Dạng sóng điện áp nguồn về cơ bản phải có dạng hình sin.
4.Điện áp nguồn ba pha phải gần như cân bằng.
5.Độ méo hài tổng (THD) của dòng điện tải được giới hạn ở mức tối đa là 5% dòng điện định mức.
6. Vị trí lắp đặt:Máy biến áp có thể được đặt bên trong tòa nhà hoặc ngoài trời.
Tiêu chuẩn
Tiêu chuẩn quốc tế:
- IEC 60076-1:2011 - Máy biến áp điện lực - Phần 1: Quy định chung
- IEC 60076-2:2011 - Máy biến áp điện lực - Phần 2: Độ tăng nhiệt đối với loại ngâm trong chất lỏng
- IEC 60076-3:2013+AMD1:2018 - Máy biến áp điện - Phần 3: Mức cách điện, thử nghiệm điện môi và khe hở không khí bên ngoài
- IEC 60076-5:2006 - Máy biến áp điện lực - Phần 5: Khả năng chịu ngắn mạch
- IEC 60076-10:2016 - Máy biến áp điện lực - Phần 10: Đo mức áp suất âm thanh
Tiêu chuẩn quốc gia:
- GB/T 1094.1-2013 - Máy biến áp điện lực - Phần 1: Yêu cầu chung
- GB/T 1094.2-2013 - Máy biến áp điện lực - Phần 2: Độ tăng nhiệt của máy biến áp ngâm trong chất lỏng
- GB/T 1094.5-2008 - Máy biến áp điện lực - Phần 5: Tính năng chịu được ngắn mạch
- GB/T 1094.10-2003 - Máy biến áp điện - Phần 10: Xác định mức ồn âm thanh
- GB/T 1094.3-2017 - Máy biến áp điện - Phần 3: Mức cách điện, thử nghiệm điện môi và độ hở bên ngoài trong không khí
Thông số kỹ thuật máy biến áp ngâm dầu 33KV
S13-35kV Thông số kỹ thuật máy biến áp điều chỉnh điện áp không kích thích (0,4kV)
| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tải phân tán (W) 145oC | Dòng không tải (%) | Điện áp trở kháng (%) | ||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | ||||||
| 50 |
33 35 38.5 hoặc khác |
±2×2,5 ±5 |
0.38 0.4 0.415 0.44 |
Dyn11 Yyn0 |
160 | 1200/1140 | 1.3 | 6.5 |
| 100 | 230 | 2010/1910 | 1.1 | |||||
| 125 | 270 | 2370/2260 | 1.1 | |||||
| 160 | 280 | 2820/2680 | 1 | |||||
| 200 | 310 | 3320/3160 | 1 | |||||
| 250 | 400 | 3950/3760 | 0.95 | |||||
| 315 | 480 | 4750/4530 | 0.95 | |||||
| 400 | 580 | 5740/5470 | 0.85 | |||||
| 500 | 680 | 6910/6580 | 0.85 | |||||
| 630 |
3.15 6.3 10.5 15 hoặc khác |
Yd11 | 830 | 7860 | 0.65 | |||
| 800 | 980 | 9400 | 0.65 | |||||
| 1000 | 1150 | 11500 | 0.65 | |||||
| 1250 | 1400 | 13900 | 0.55 | |||||
| 1600 | 1690 | 16600 | 0.45 | |||||
| 2000 | 2170 | 18300 | 0.45 | |||||
| 2500 | 2560 | 19600 | 0.45 | |||||
S13-35kV Thông số kỹ thuật máy biến áp điều chỉnh điện áp không kích thích (3,15~15kV)
| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tải phân tán (W) 145oC | Dòng không tải (%) | Điện áp trở kháng (%) | ||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | ||||||
| 630 |
35 hoặc khác |
±2×2,5 ±5 |
3.15 6.3 10.5 15 hoặc khác |
Yd11 | 830 | 7860 | 0.65 | 6.5 |
| 800 | 980 | 9400 | 0.65 | |||||
| 1000 | 1150 | 11500 | 0.65 | |||||
| 1250 | 1400 | 13900 | 0.55 | |||||
| 1600 | 1690 | 16600 | 0.45 | 7 | ||||
| 2000 | 2170 | 18300 | 0.45 | |||||
| 2500 | 2560 | 19600 | 0.45 | |||||
| 3150 | 35 ~ 38,5 hoặc khác |
±2×2,5 ±5 |
3.15 6.3 10.5 15 hoặc khác |
3040 | 23000 | 0.45 | 7 | |
| 4000 | 3610 | 27300 | 0.45 | |||||
| 5000 | 4320 | 31300 | 0.45 | |||||
| 6300 | 5240 | 35000 | 0.45 | 8 | ||||
| 8000 | 35 ~ 38,5 hoặc khác |
±2×2,5 |
3.15 3.3 6.3 6.6 10.5 15 hoặc khác |
YNd11 | 7200 | 38100 | 0.35 | |
| 10000 | 8700 | 45300 | 0.35 | |||||
| 12500 | 10000 | 53800 | 0.3 | |||||
| 16000 | 12100 | 65800 | 0.3 | |||||
| 20000 | 14400 | 79500 | 0.3 | |||||
| 25000 | 17000 | 94000 | 0.25 | 10 | ||||
| 31500 | 20200 | 112000 | 0.25 | |||||
S13-35kV Thông số kỹ thuật máy biến áp điều chỉnh điện áp không kích thích (6,3~15kV)
| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tải phân tán (W) 145oC | Dòng không tải (%) | Điện áp trở kháng (%) | ||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | ||||||
| 2000 | 35 | ±3×2,5 |
6.3 10.5 |
Yd11 | 2300 | 19200 | 0.5 | 6.5 |
| 2500 | 2720 | 20600 | 0.5 | |||||
| 3150 | 35 ~ 38,5 hoặc khác |
6.3 10.5 |
3230 | 24700 | 0.5 | |||
| 4000 | 3870 | 29100 | 0.5 | |||||
| 5000 | 4640 | 34200 | 0.5 | |||||
| 6300 | 5630 | 36700 | 0.5 | |||||
| 8000 | 35 ~ 38,5 |
6.3 6.6 10.5 15 hoặc khác |
YNd11 | 7870 | 40600 | 0.4 | ||
| 10000 | 9280 | 48000 | 40 | |||||
| 12500 | 1090 | 56800 | 0.35 | |||||
| 16000 | 1310 | 70300 | 0.35 | |||||
| 20000 | 1550 | 82100 | 0.35 | |||||
| 25000 | 1830 | 97800 | 0.3 | 10 | ||||
| 31500 | 2180 | 116000 | 0.3 | |||||
Cấu tạo sản phẩm Máy biến áp phân phối điện 33 kV
Máy biến áp điện ngâm dầu 33 kV chủ yếu bao gồm các bộ phận cốt lõi sau:

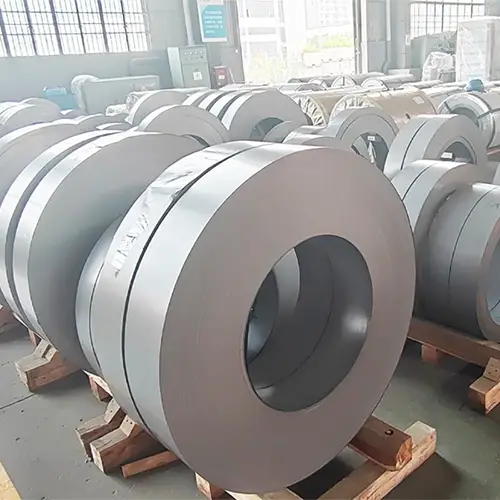

1. Lõi (Mạch từ):Mạch từ máy biến áp điện 33kV được cấu tạo bởi các tấm thép silicon cán nguội có độ thấm từ và định hướng hạt cao. Lõi sử dụng cấu trúc khớp nối nhiều bước để giảm tổn thất không tải và tiếng ồn. Trong máy biến áp ba pha, phần thẳng đứng của lõi được gọi là chân lõi (trên đó đặt các cuộn dây) và phần nằm ngang được gọi là ách (hoàn thiện mạch từ).
2. Cuộn dây (Cuộn dây):Các thành phần chính thực hiện việc truyền tải và chuyển đổi năng lượng điện. Ngoại trừ các thiết bị có công suất nhỏ sử dụng dây đồng, cuộn dây điện áp thấp thường là loại quấn lá hình trụ sử dụng lá đồng; cuộn dây điện áp cao có cấu trúc hình trụ nhiều lớp. Những thiết kế này đảm bảo phân phối ampe xoay cân bằng, dòng rò thấp, độ bền cơ học cao và khả năng chịu ngắn mạch mạnh mẽ.
3. Xe tăng:Vỏ máy biến áp điện 33kV chứa lõi sắt và các cuộn dây bên trong. Bình xăng sử dụng cấu trúc tản nhiệt dạng sóng, có khả năng thoáng khí tốt và có thể bù đắp cho những thay đổi về thể tích dầu do biến động nhiệt độ. Một số cửa hàng còn sử dụng bình nhiên liệu kiểu chuông hoặc kết cấu bình nhiên liệu kín hoàn toàn để chuyển đổi điện áp.
4. Chất bảo quản (Oil Conservator):Bình bảo quản được nối với bể thông qua đường ống, dùng để chứa dầu và bù đắp cho những thay đổi về thể tích dầu. Ở một số máy biến áp điện hiện đại, thùng tôn đã thay thế chức năng bình chứa dầu.
5. Ống lót cách điện:Ống lót cách điện máy biến áp điện là một bộ phận cách điện nằm giữa thanh dẫn điện và nắp thùng dầu, nó còn cung cấp cả khả năng cách điện và hỗ trợ cơ học cho thanh dẫn điện.
6. Nhấn vào Trình thay đổi:Bộ đổi điện chủ yếu được sử dụng để điều chỉnh điện áp của máy biến áp điện và có hai loại: ngắt mạch (ngắt điện) và có tải (có điện).
7. Các phụ kiện khác:Bao gồm một số phụ kiện như rơ le khí (rơle Buchholz), ống thở (mặt nạ phòng độc silicon), thiết bị giảm áp, nhiệt kế, lọc dầu, v.v.
Phân loại máy biến áp điện 33kV
| Tiêu chí phân loại | Các loại |
| Theo số pha | Ba pha (phổ biến nhất, tối đa 2500 kVA); một pha (thường không được khuyến khích) |
| Bằng phương pháp thay đổi vòi | Tắt mạch (điều chỉnh mất điện); khi tải (điều chỉnh bằng năng lượng) |
| Bằng cách xây dựng | Không kín (dòng S8, S9, S10, được sử dụng rộng rãi trong công nghiệp, nông nghiệp, dân dụng); kín (dòng S9-M, S10-M, dùng trong môi trường hóa dầu và ô nhiễm) |
| Theo lớp hiệu quả năng lượng | Loại 1, Loại 2, Loại 3 (mỗi GB 20052) |
| Theo đánh giá năng lực | Nhỏ (<630 kVA); trung bình (800-6300 kVA); lớn (8000-63.000 kVA) |
| Theo loại lõi | Lõi xếp chồng lên nhau; lõi vết thương; lõi vết thương ba chiều |
Ưu điểm sản phẩm Máy biến áp điện 33kV
Máy biến áp phân phối ngâm dầu 35 kV có những ưu điểm chính sau:
1. Tổn thất thấp:Sử dụng thép silicon có độ thấm cao định hướng hạt chất lượng cao và thiết kế lõi và cuộn dây được tối ưu hóa, tổn thất khi không tải có thể giảm hơn 20% so với máy biến áp thông thường và tổn thất khi tải hơn 10%. Dòng S22 đạt được tổn thất không tải thấp hơn 15-20% so với loại S11.
2. Tiếng ồn thấp:Bằng cách lựa chọn vật liệu lõi chất lượng cao, mật độ lõi từ thích hợp và công nghệ liên kết nhiều lớp phân đoạn, tiếng ồn có thể được giảm thiểu một cách hiệu quả. Đối với thiết bị 1000 kVA, độ ồn có thể được kiểm soát dưới 50 decibel.
3. Khả năng chịu được mạch ngắn cao:Sử dụng phương pháp phân tích động lực để tính toán lực cơ ngắn mạch; Cuộn dây được quấn thông qua quá trình uốn để đảm bảo độ bền cơ học cao. Máy biến áp này có thể chịu được dòng điện tăng gấp 32 lần dòng định mức thông qua thử nghiệm ngắn mạch.
4. Nhiệt độ tăng thấp:Sự phân bổ dòng dầu được tính toán và tối ưu hóa để giảm nhiệt độ điểm nóng và mức tăng nhiệt độ cuộn dây trung bình.
5. Bịt kín hoàn toàn, không cần bảo trì:Máy biến áp điện của chúng tôi sử dụng một thùng dầu kín hoàn toàn, có thể cách ly dầu với không khí và làm chậm quá trình lão hóa cách điện. Bể chứa dạng sóng thay thế bộ bảo quản, ngăn chặn hiệu quả sự xâm nhập của hơi ẩm và oxy. Thời gian không cần bảo trì có thể vượt quá 20 năm.
6. Dễ dàng cài đặt và bảo trì:Kích thước tương đối nhỏ gọn và chi phí thấp. Thiết kế lõi không nâng cho phép máy biến áp chịu được rung động khi vận chuyển.
7. Chức năng thông minh có sẵn:Một số kiểu máy biến áp có thể được trang bị chức năng "tín hiệu từ xa, đo từ xa, điều chỉnh từ xa và điều khiển từ xa" (bốn điều khiển từ xa) để đạt được hoạt động trạm biến áp không người lái.

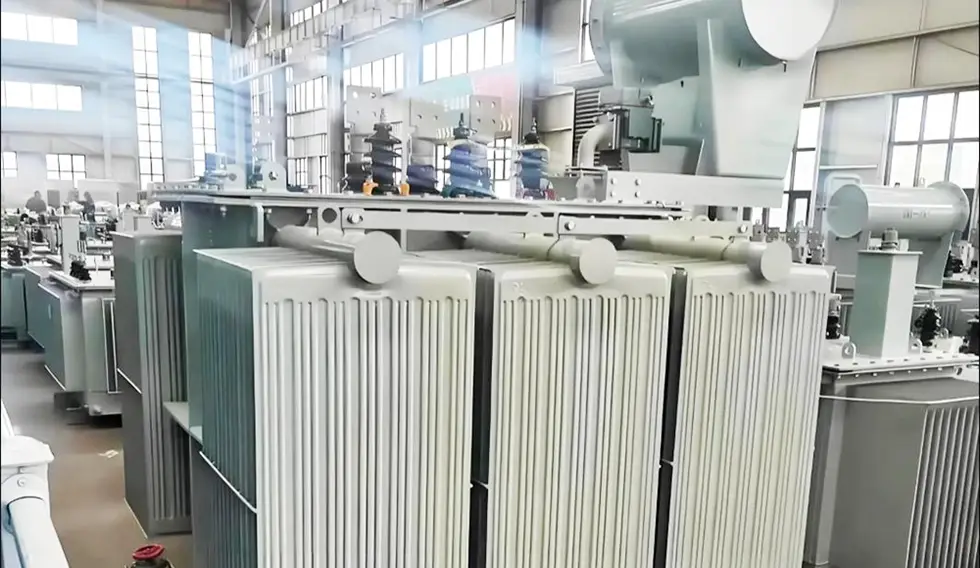

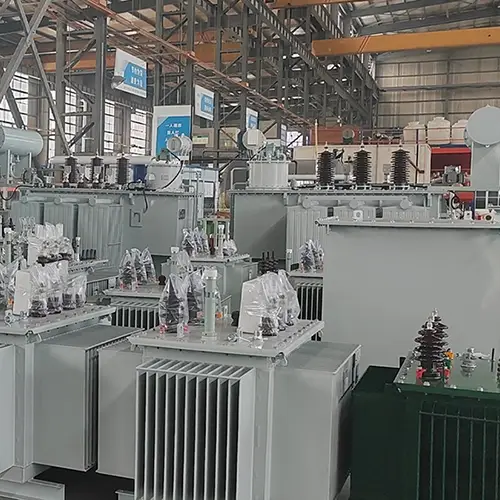

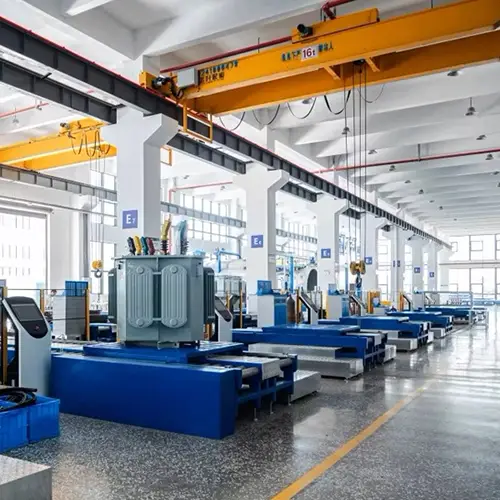

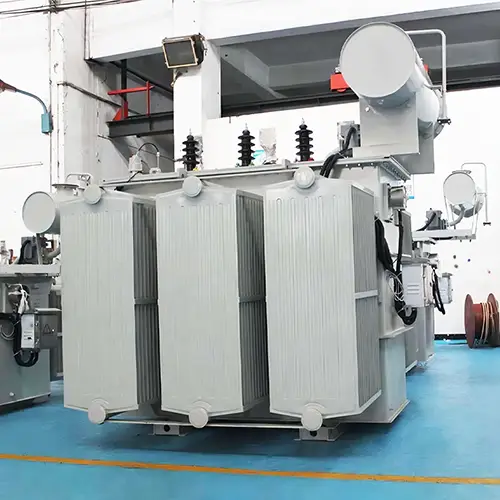

Xưởng

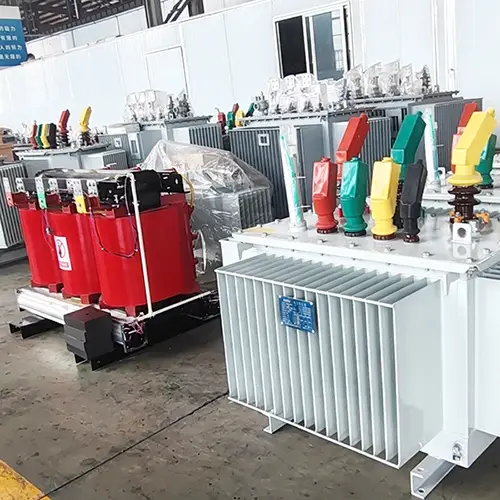

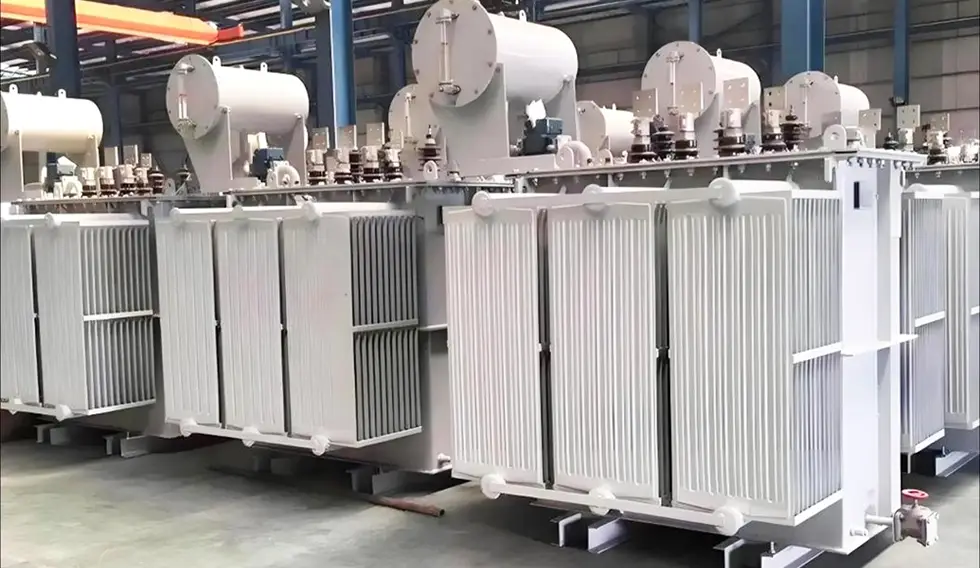

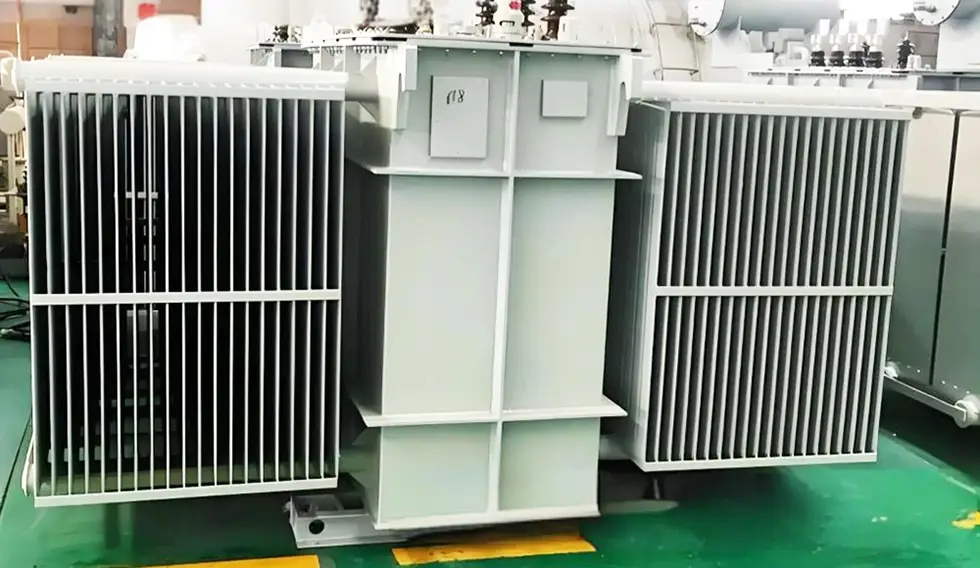

Sản phẩm Hiển Thị
