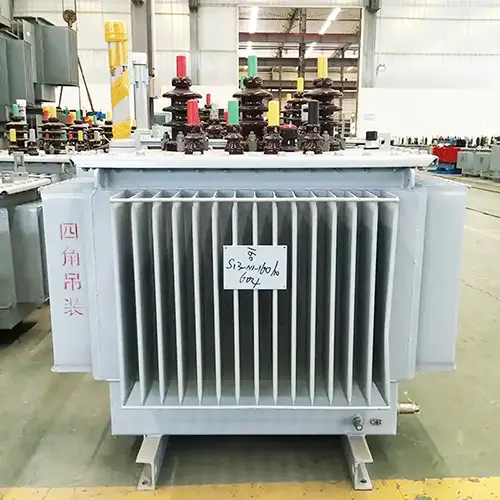

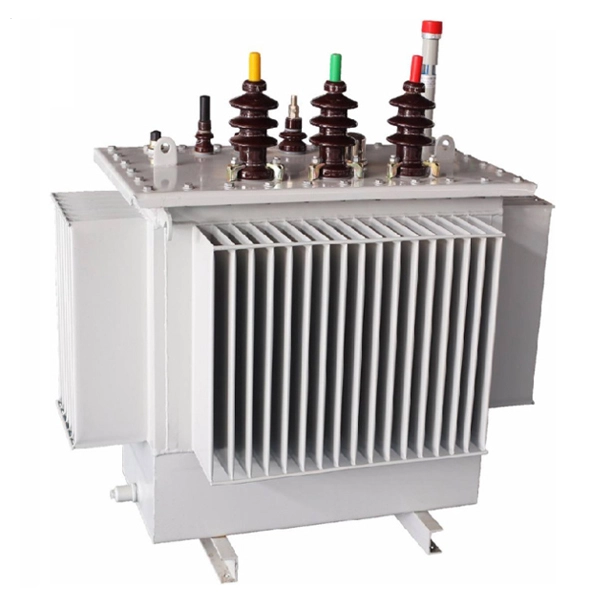

Máy biến áp điện loại ngâm dầu 20KV

Máy biến áp điện là một trong những sản phẩm được sản xuất bởi Cotenele. Của chúng tôiMáy biến áp điện loại ngâm dầu 20KVlà thiết bị phân phối điện có nhiệm vụ hạ mức điện áp 20kV xuống điện áp thấp (thường là 0,4kV). Nó được sử dụng rộng rãi trong các hệ thống phân phối 20kV. Khi lưới điện được nâng cấp, hệ thống 20kV mang lại những lợi thế đáng kể so với hệ thống 10kV: đối với cùng một công suất truyền tải, dòng điện đường dây giảm 50% và tổn thất năng lượng đường dây giảm 75%, giúp tiết kiệm năng lượng và mở rộng công suất đáng kể. Máy biến áp điện loại ngâm dầu 20KV chủ yếu được sử dụng trong mạng lưới phân phối điện, các doanh nghiệp công nghiệp và khai thác mỏ, các tòa nhà thương mại và dân dụng, và các tình huống khác.

Thông số kỹ thuật chính

Phân loại sản phẩm

Máy biến áp phân phối ngâm dầu 20kV có thể được phân loại theo các tiêu chí sau:

1. Theo số pha

Máy biến áp một pha: dải công suất 5kVA -160kVA

Máy biến áp 3 pha: dải công suất 30kVA -2500kVA

2. Bằng vật liệu cốt lõi

Máy biến áp thép silicon: model gồm dòng S11, S13, S20, S22

Máy biến áp hợp kim vô định hình: model gồm các dòng SBH15, SBH21, SBH25; tổn thất không tải của chúng xấp xỉ một nửa so với tổn thất không tải của máy biến áp bằng thép silicon cùng loại hiệu suất năng lượng.

3. Theo đánh giá hiệu quả năng lượng

Dòng sản phẩm từ trung đến cao cấp: S13, S20, S22 và dòng hợp kim vô định hình

Sản phẩm cấp thấp: dòng S11

4. Bằng phương pháp thay vòi

Thay đổi vòi nước không mạch (không tải): yêu cầu ngắt điện để điều chỉnh thủ công

Thay đổi vòi khi tải: cho phép điều chỉnh khi đang cấp điện (có sẵn trên một số kiểu máy)

5. Theo loại vỏ bể

Loại kín hoàn toàn, loại thông thường, v.v.

Phạm vi ứng dụng của máy biến áp phân phối ngâm dầu 20kV

Máy biến áp phân phối ngâm dầu 20kV chủ yếu được sử dụng trong các trường hợp sau:

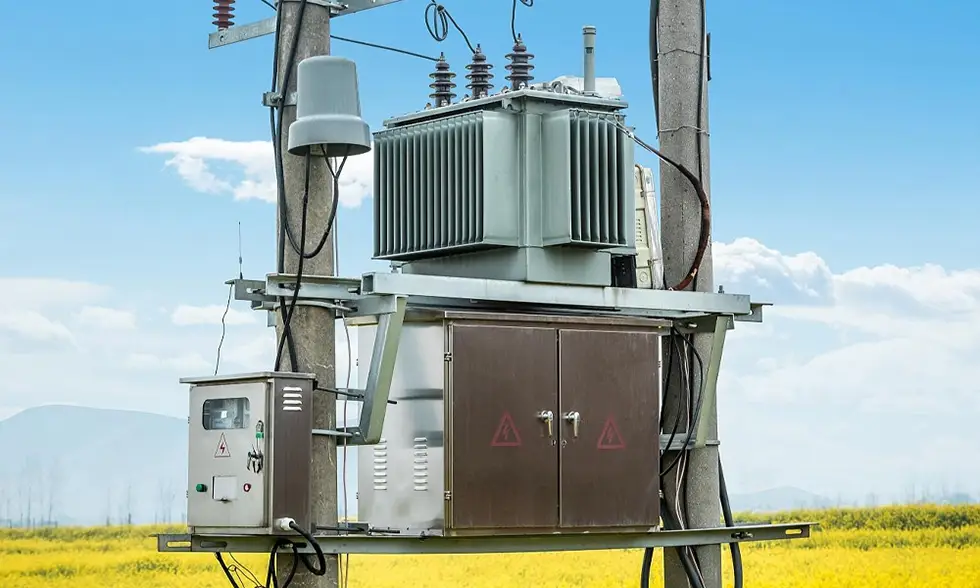

1. Mạng lưới phân phối điện:lưới điện phân phối đô thị và nông thôn, đường dây phân phối 20kV

2. Doanh nghiệp công nghiệp, khai khoáng:dầu khí, luyện kim, hóa chất, dệt may, công nghiệp nhẹ, v.v.

3. Công trình thương mại và dân cư:khu phức hợp thương mại, tòa nhà văn phòng, khu dân cư

4. Môi trường đặc biệt:những vị trí có nhiều bụi, ô nhiễm dầu hoặc các chất hóa học

5. Ứng dụng chuyển mạch điện áp kép:một số mô hình có thể hoạt động trên hệ thống 10kV hoặc 20kV bằng cách chuyển đổi giữa các cấp điện áp

Nguyên tắc làm việc

Nguyên lý làm việc của máy biến áp phân phối ngâm dầu 20kV là cảm ứng điện từ:

1. Khi đặt điện áp nguồn xoay chiều vào cuộn sơ cấp (phía điện áp cao, 20kV), dòng điện xoay chiều đi qua cuộn dây và tạo ra từ thông xoay chiều trong lõi sắt.

2. Dòng điện xoay chiều này liên kết đồng thời cả cuộn sơ cấp và cuộn thứ cấp (phía hạ thế, thường là 0,4kV).

3. Theo định luật cảm ứng điện từ, suất điện động sinh ra ở cả hai cuộn dây.

4. Vì hai cuộn dây có số vòng dây khác nhau nên điện áp cảm ứng cũng khác nhau - tỷ số vòng dây bằng tỷ số điện áp.

5. Nhiệt sinh ra trong quá trình vận hành được truyền qua dầu cách điện đến thành bể, sau đó tiêu tán ra không khí xung quanh thông qua các cánh tản nhiệt (hoặc các tấm tôn).

Cách chọn máy biến áp điện phù hợp

1. Lựa chọn công suất

- Tính toán tổng tải kết nối từ tất cả các thiết bị và phương tiện điện (thường không bao gồm tải chữa cháy).

- Công suất biểu kiến ​​bù được làm cơ sở để lựa chọn công suất và số lượng máy biến áp.

- Thông thường hệ số phụ tải của máy biến áp nên giữ ở mức khoảng 85%.

- Tránh dùng máy biến áp quá khổ hoặc quá tải.

2. Lựa chọn mô hình

- Dòng S11: sản phẩm cấp thấp, phù hợp với các ứng dụng có yêu cầu tiết kiệm năng lượng thấp.

- Dòng S13/S20/S22: sản phẩm tiết kiệm năng lượng từ trung đến cao cấp.

- Dòng hợp kim vô định hình (SBH15, v.v.): tổn thất không tải cực thấp, lý tưởng cho các ứng dụng có thời gian không tải dài và chú trọng nhiều đến việc tiết kiệm năng lượng.

3. Những cân nhắc khác

- Môi trường lắp đặt (trong nhà/ngoài trời)

- Yêu cầu về chỉ số phòng cháy

- Cần chuyển mạch điện áp kép (tương thích 10kV/20kV)

- Phương pháp thay đổi nấc (ngắt mạch hoặc khi có tải)

- Hạn chế về ngân sách và chi phí

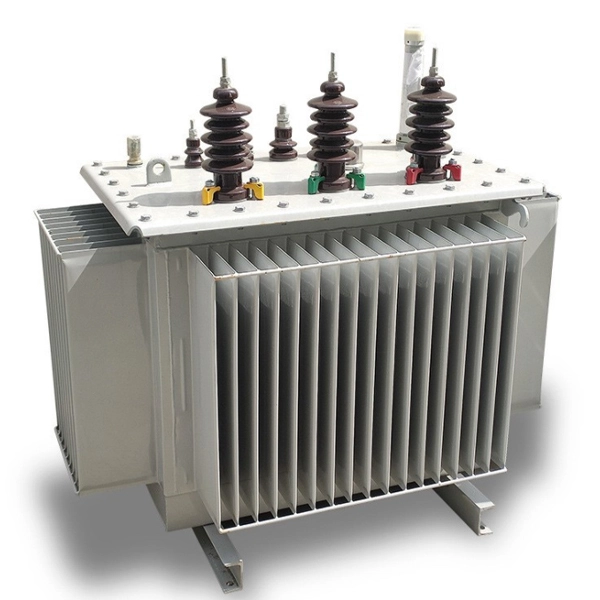

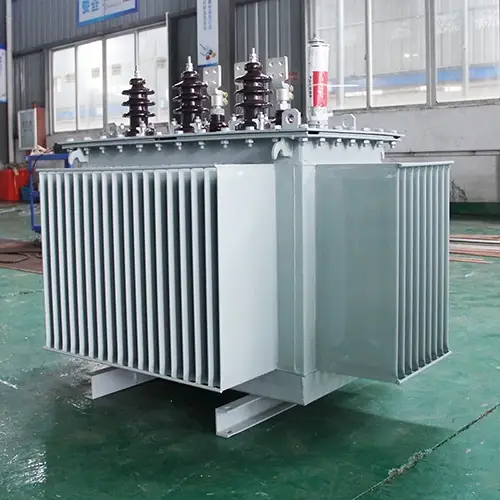

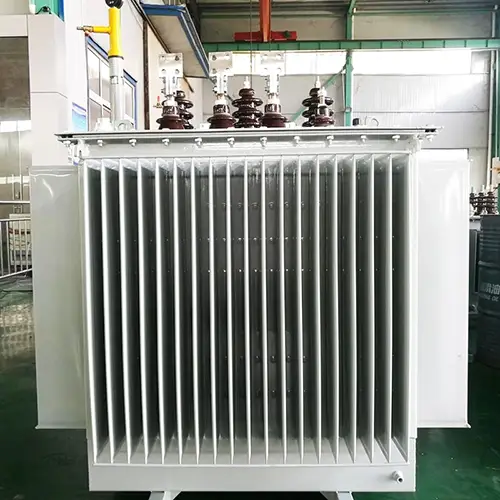

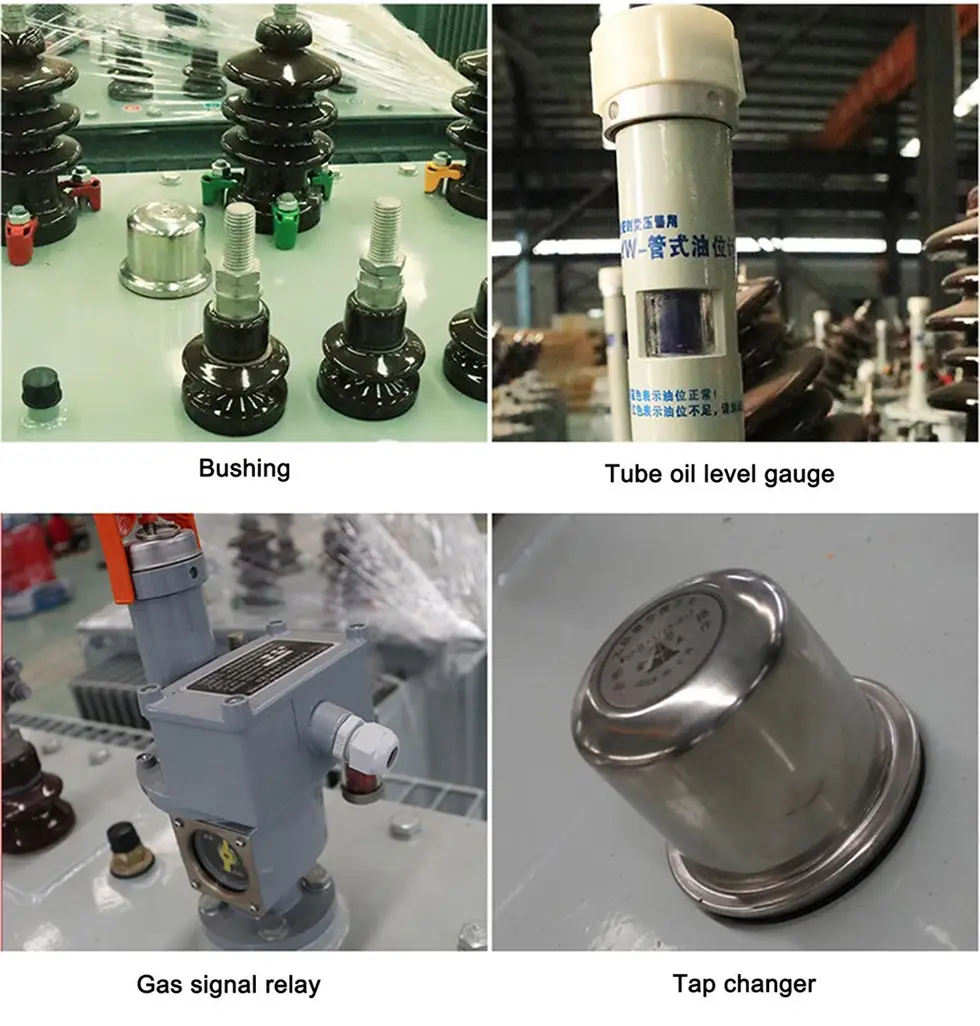

Chi tiết sản phẩm

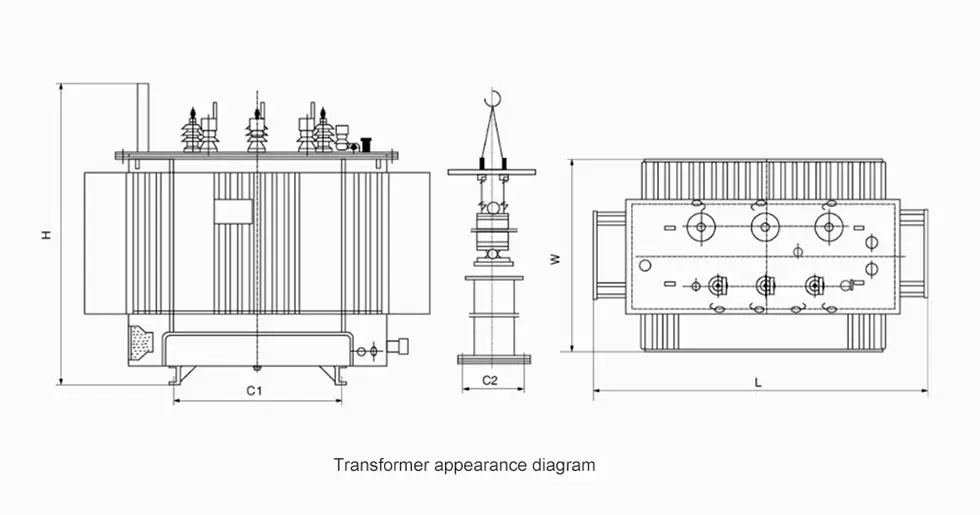

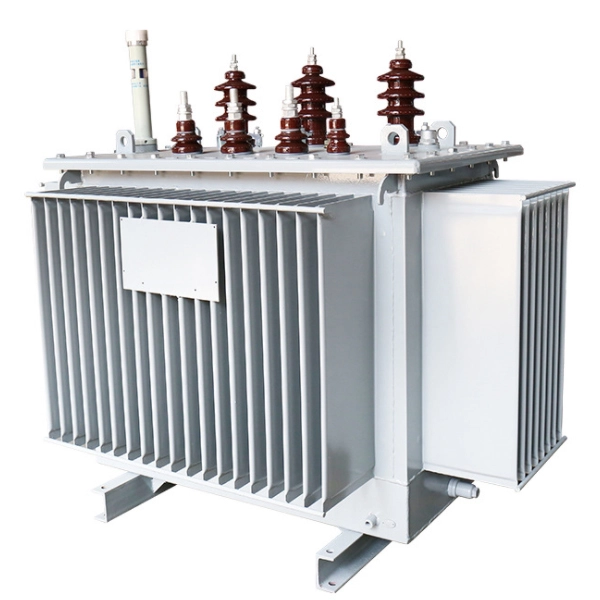

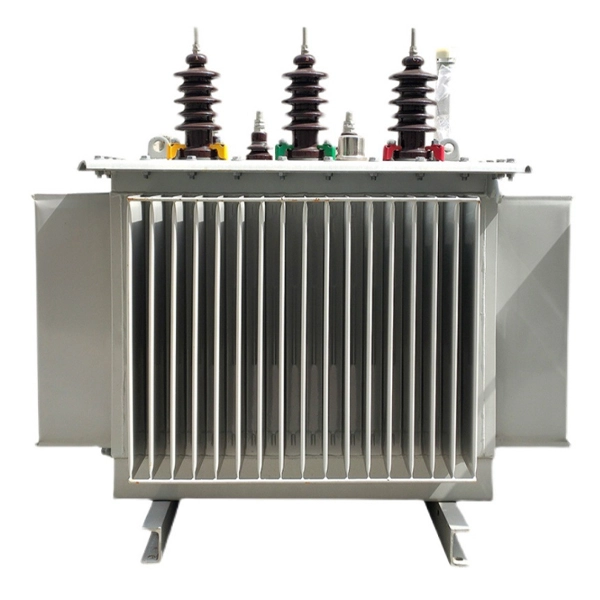

Sản phẩm Hình dáng và kích thước

Thông báo đặt hàng

Khi đặt hàng, phải cung cấp mẫu sản phẩm, công suất định mức, điện áp định mức điện áp cao và thấp, phạm vi vòi điện áp cao, số pha, tần số và số nhóm kết nối.

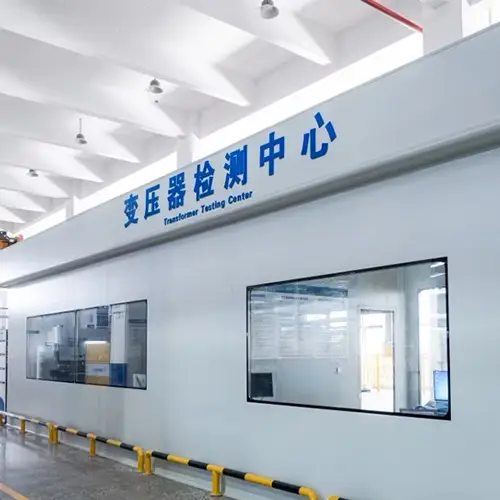

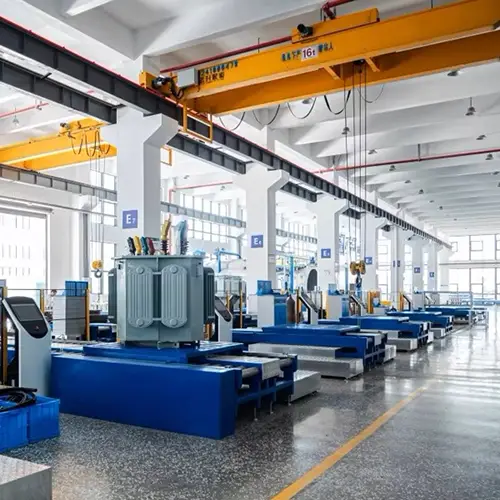

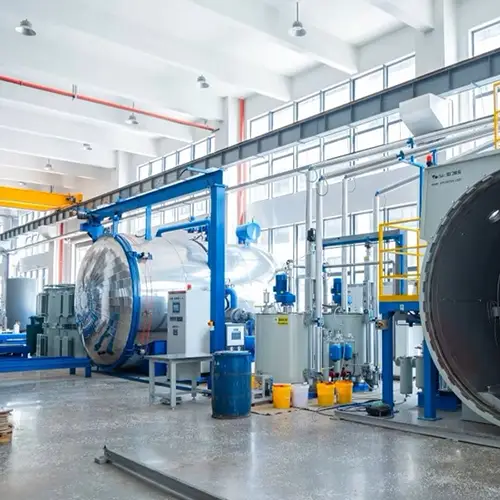

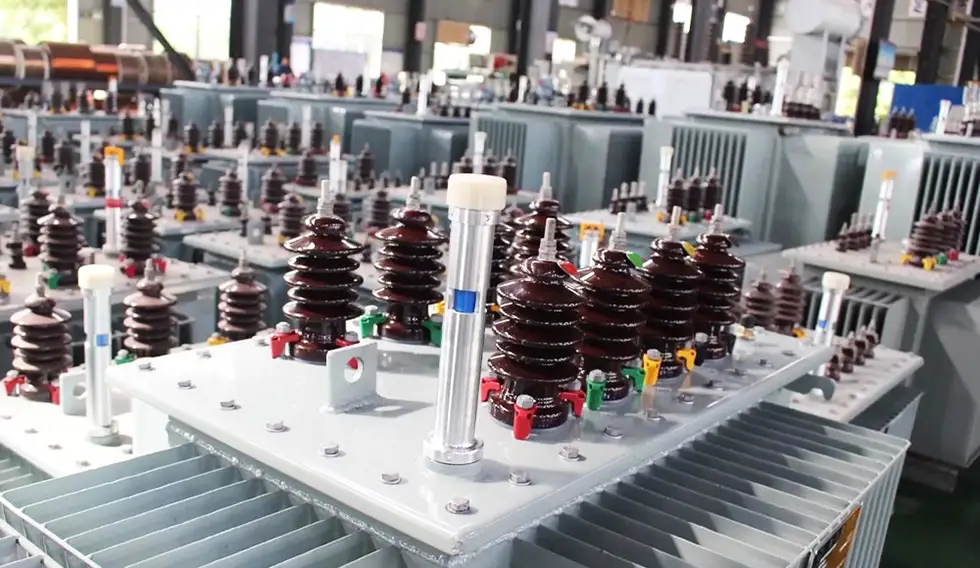

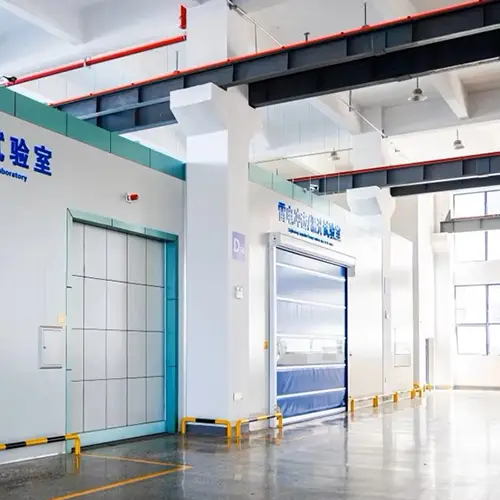

Trung tâm hội thảo và thử nghiệm

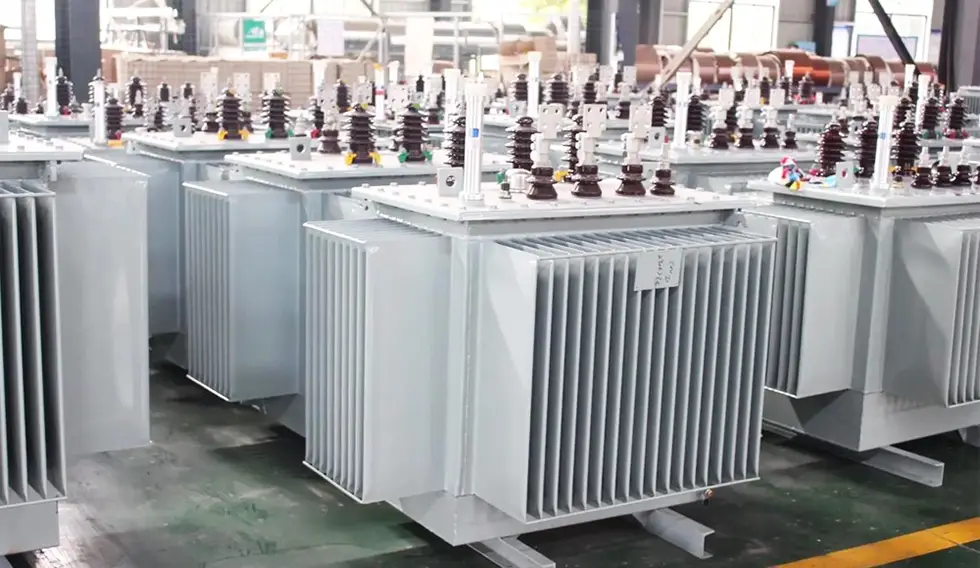

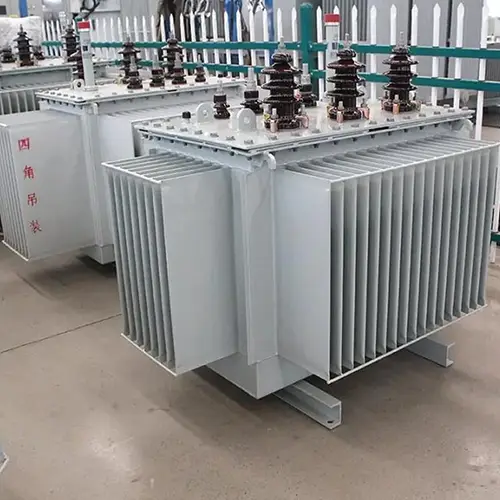

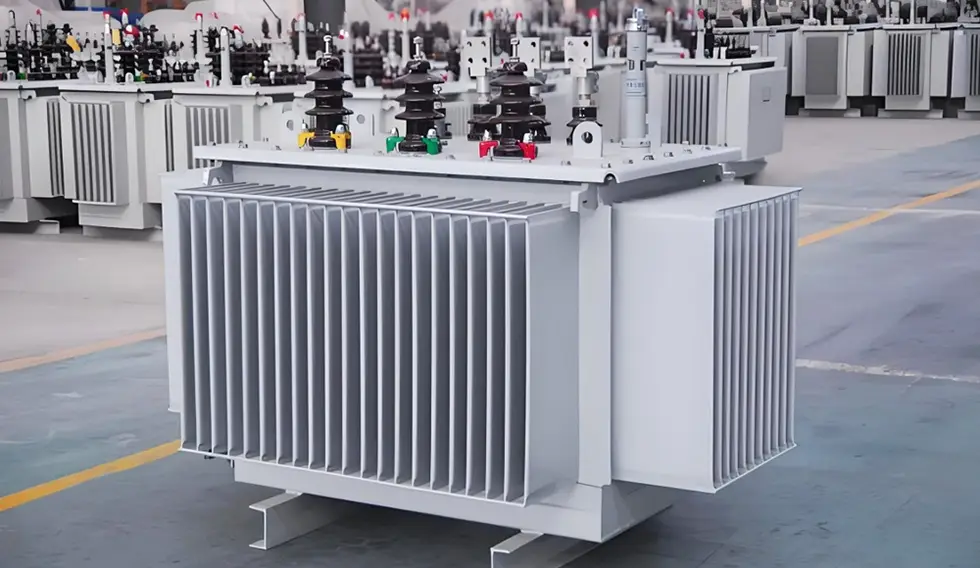

Sản phẩm Hiển Thị
