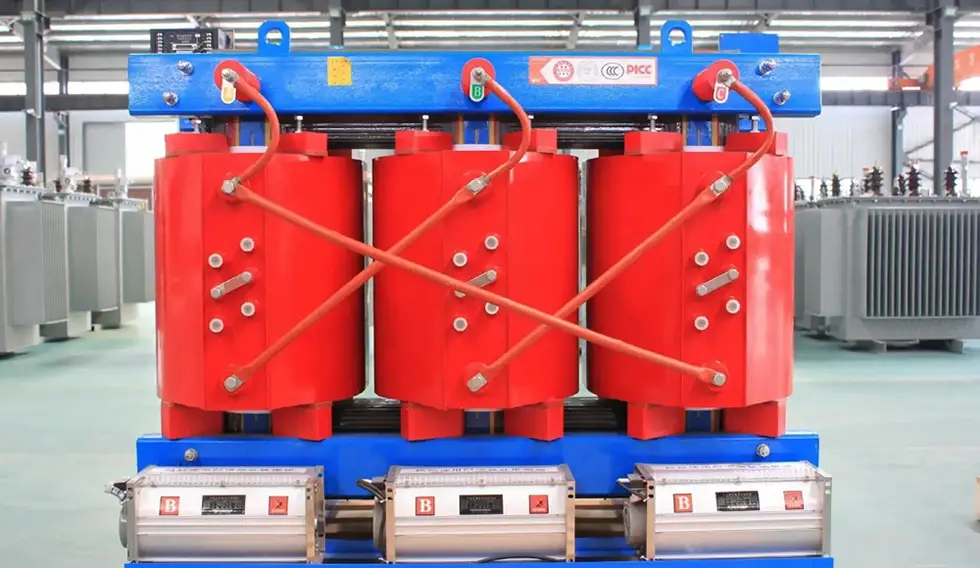

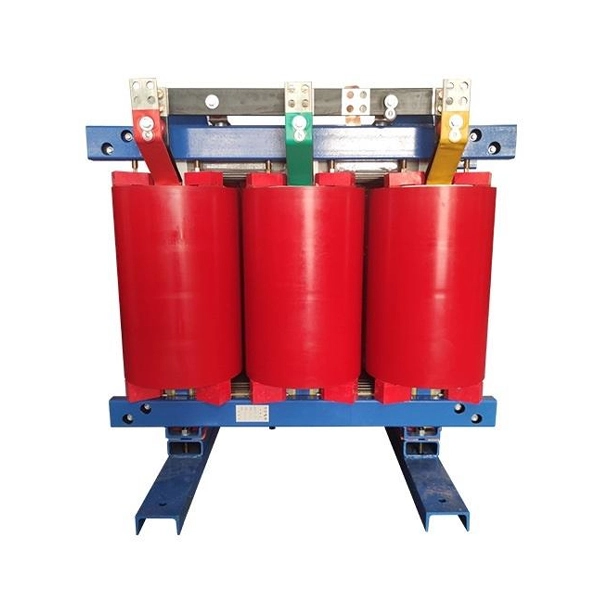

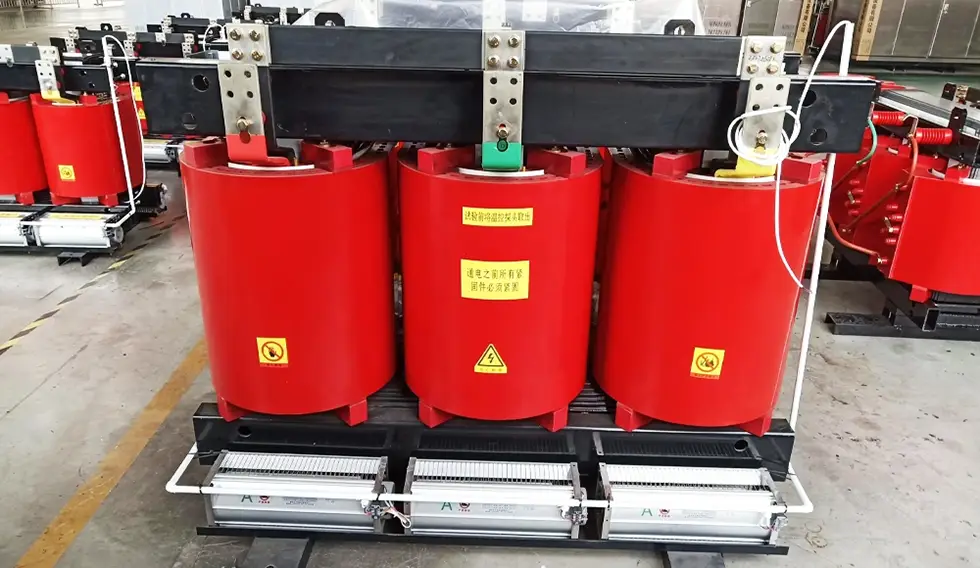

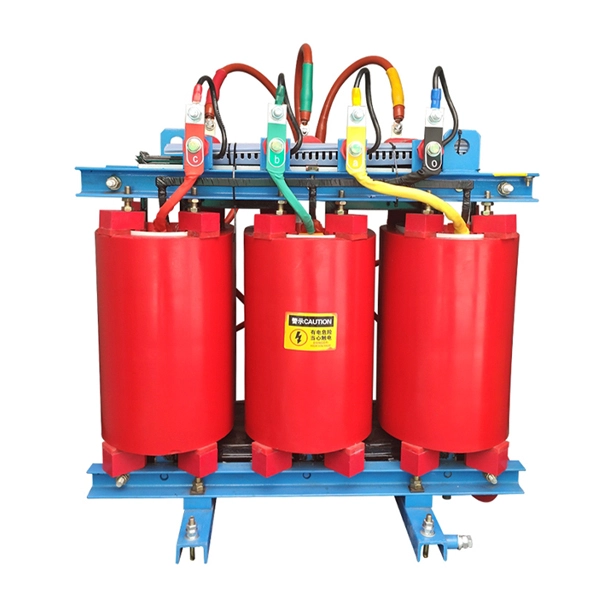

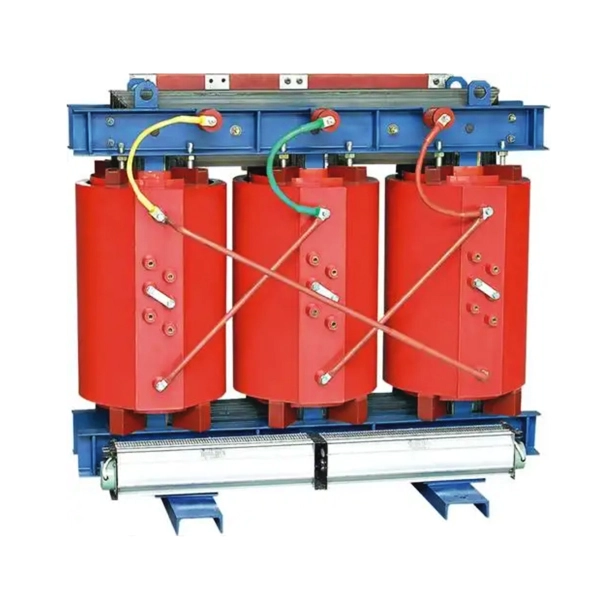

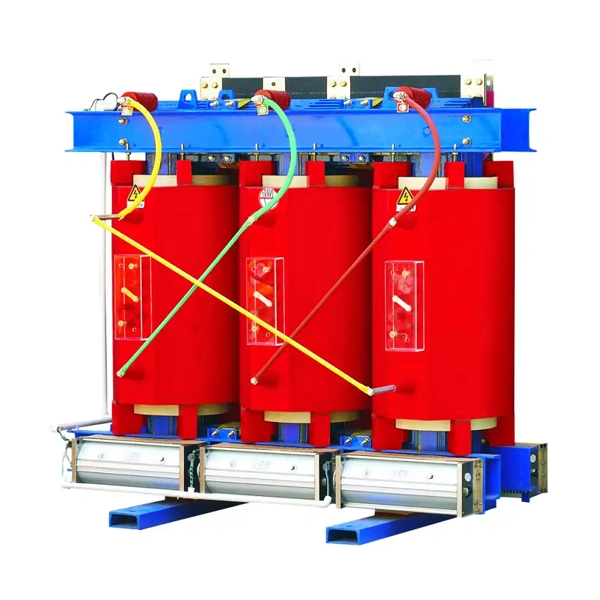

Máy biến áp điện loại khô 36KV
Cotenele là một trong những đối tác quan trọng của Tổng công ty Lưới điện Nhà nước Trung Quốc, Máy biến áp điện loại khô 36KV của chúng tôi đã vận hành ổn định trong hệ thống điện quốc gia từ lâu.
Máy biến áp loại khô dòng Cotenele 36kV đã vượt qua sự thẩm định và thử nghiệm của Cục Công nghiệp Máy móc Quốc gia và Công ty Điện lực Nhà nước, đồng thời chủ yếu được sử dụng trong lưới điện đô thị và nông thôn, các ngành công nghiệp khác, doanh nghiệp khai thác mỏ, công nghiệp truyền tải và phân phối điện, và các dự án nông nghiệp.
Trong nhiều năm, với tư cách là nhà sản xuất và xuất khẩu máy biến áp lớn ở Trung Quốc, Cotenele đã cung cấp các sản phẩm ổn định và đáng tin cậy.Máy biến áp điện loại khô 36KVcho khách hàng ở các quốc gia và khu vực như Châu Phi, Châu Âu và Trung Đông và đã nhận được sự tán dương nhất trí từ khách hàng. Máy biến áp điện loại khô dòng Cotenele 36kV có các đặc tínhtổn thất thấp, tiếng ồn thấp, chống sét, khả năng chịu ngắn mạch cao và ngoại hình đẹp. Sản phẩm có quy trình lắp ráp và sản xuất tiên tiến, chất lượng phụ kiện đáng tin cậy và tuyệt vời. Nó có bốn chức năng từ xa:giao tiếp từ xa, kiểm tra từ xa, điều chỉnh từ xa và điều khiển từ xa. Thông qua điều khiển từ xa bằng máy tính, có thể thực hiện giám sát từ xa nhà máy điện mà không cần phải trực văn phòng tại chỗ. Tất cả các máy biến áp điện loại khô dòng Cotenele 36KV đều tuân thủ các tiêu chuẩn quốc tế và quốc gia nhưGB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018vân vân.
Điều kiện vận hành máy biến áp điện loại khô 36KV
| Vị trí lắp đặt: | trong nhà |
| Nhiệt độ môi trường xung quanh: | Tối đa: +40oC |
| Trung bình tối đa 24 giờ: +35oC | |
| Tối thiểu: -25oC | |
| Độ ẩm môi trường xung quanh: | Độ ẩm tương đối của không khí xung quanh phải nhỏ hơn 93%. Không được có giọt nước trên bề mặt cuộn dây. |
| Độ cao so với mực nước biển tại khu vực | dưới 1000m |
| Cường độ động đất | dưới 8 độ |
| Độ cao so với mực nước biển | dưới 1000m |
| Môi trường lắp đặt: | Không có môi trường cháy, nổ, động đất và ăn mòn hóa học. |
Thông số kỹ thuật chính
Thông số kỹ thuật máy biến áp loại khô 36kV dòng SC(B)10 (35/0,4kV)
| Công suất định mức (kVA) | Điện áp kết hợp | Nhóm vectơ | Tổn thất không tải (W) | Mất tải (W) 120oC | Dòng không tải (%) | Trở kháng ngắn mạch (%) | ||
| HV (kV) | Phạm vi khai thác | LV (kV) | ||||||
| 50 | 35 ~ 38,5 | ±5% ±2×2,5% |
0.4 | Dyn11 Yyn0 |
450 | 1240 | 2.3 | 6 |
| 100 | 630 | 1830 | 2 | |||||
| 160 | 790 | 2450 | 1.5 | |||||
| 200 | 880 | 2900 | 1.5 | |||||
| 250 | 990 | 3320 | 1.3 | |||||
| 315 | 1170 | 3940 | 1.3 | |||||
| 400 | 1370 | 4720 | 1.1 | |||||
| 500 | 1620 | 5810 | 1.1 | |||||
| 630 | 1860 | 6720 | 1 | |||||
| 800 | 2160 | 7970 | 1 | |||||
| 1000 | 2430 | 9080 | 0.75 | |||||
| 1250 | 2830 | 11090 | 0.75 | |||||
| 1600 | 3240 | 13450 | 0.75 | |||||
| 2000 | 3820 | 15900 | 0.75 | |||||
| 2500 | 4450 | 19040 | 0.75 | |||||
Thông số kỹ thuật máy biến áp loại khô 36kV dòng SC(B)10 (35/10kV)
| Công suất định mức (kVA) | Điện áp kết hợp | Nhóm vectơ | Tổn thất không tải (W) | Mất tải (W) 120oC | Dòng không tải (%) | Trở kháng ngắn mạch (%) | ||
| HV (kV) | Phạm vi khai thác | LV (kV) | ||||||
| 800 |
35 38.5 |
±5% ±2×2,5% |
3.15 6 6.3 10 10.5 11 |
Yyn0 Dyn11 Yd11 |
2250 | 8210 | 0.95 | 6 |
| 1000 | 2670 | 9520 | 0.95 | |||||
| 1250 | 3130 | 11270 | 0.85 | |||||
| 1600 | 3690 | 13450 | 0.85 | |||||
| 2000 | 4230 | 15900 | 0.75 | |||||
| 2500 | 4860 | 19040 | 0.75 | |||||
| 3150 | 6030 | 21400 | 0.7 | |||||
| 4000 | 7020 | 25680 | 0.7 | 9 | ||||
| 5000 | 8370 | 30480 | 0.6 | |||||
| 6300 | 9900 | 35630 | 0.6 | |||||
| 8000 | 11300 | 40170 | 0.5 | |||||
| 10000 | 12900 | 48470 | 0.5 | |||||
| 12500 | 15700 | 56420 | 0.4 | |||||
| 16000 | 19300 | 66380 | 0.4 | |||||
| 20000 | 22900 | 74670 | 0.3 | 10 | ||||
| 25000 | 27100 | 88210 | 0.3 | |||||
Thông số kỹ thuật máy biến áp loại khô 36kV dòng SC(B)11
| Công suất định mức (kVA) | Điện áp kết hợp | Nhóm vectơ | Tổn thất không tải (W) | Mất tải (W) 120oC | Dòng không tải (%) | Trở kháng ngắn mạch (%) | ||
| HV (kV) | Phạm vi khai thác | LV (kV) | ||||||
| 50 | 35 ~ 38,5 | ±5% ±2×2,5% |
0.4 | Dyn11 Yyn0 |
405 | 1240 | 2.1 | 6 |
| 100 | 570 | 1830 | 1.8 | |||||
| 160 | 710 | 2450 | 1.3 | |||||
| 200 | 790 | 2900 | 1.3 | |||||
| 250 | 890 | 3320 | 1.1 | |||||
| 315 | 1050 | 3940 | 1.1 | |||||
| 400 | 1230 | 4720 | 0.9 | |||||
| 500 | 1460 | 5810 | 0.9 | |||||
| 630 | 1670 | 6720 | 0.8 | |||||
| 800 | 1940 | 7970 | 0.8 | |||||
| 1000 | 2190 | 9080 | 0.6 | |||||
| 1250 | 2550 | 11090 | 0.6 | |||||
| 1600 | 2920 | 13450 | 0.6 | |||||
| 2000 | 3440 | 15900 | 0.6 | |||||
| 2500 | 4000 | 19040 | 0.6 | |||||

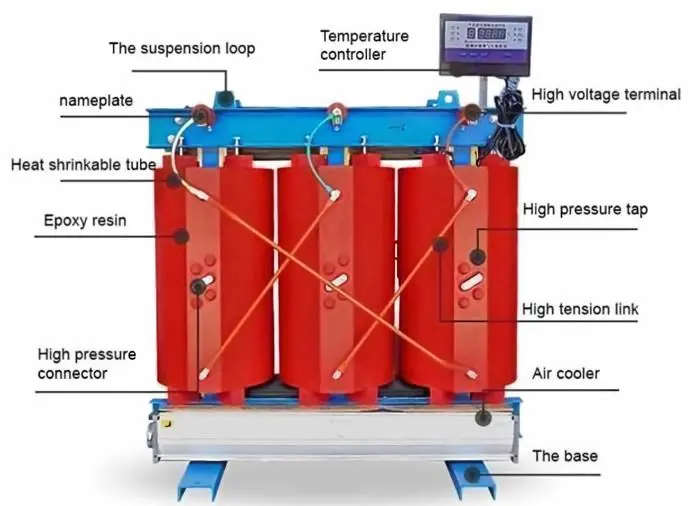

Cấu trúc bên trong của máy biến áp điện loại khô dòng 36kV
Máy biến áp loại khô 35kV chủ yếu bao gồm các bộ phận sau:
1. Cốt lõi
Được làm bằng các tấm thép silic cán nguội định hướng dạng hạt chất lượng cao, có độ thấm cao, được lắp ráp theo kiểu bố trí vòng từng góc 45°. Bề mặt lõi được bọc bằng nhựa epoxy để giảm từ thông đi lạc, cải thiện sự phân bố mạch từ và giảm tiếng ồn lõi, tổn thất không tải và dòng điện không tải.
2. Cuộn dây cao áp
Cuộn dây điện áp cao sử dụng cấu trúc hình trụ nhiều lớp hoặc nhiều lớp để giảm đáng kể điện áp giữa các lớp. Đó làđúc chân không với nhựa epoxy đầyđể giảm thiểu phóng điện cục bộ và cải thiện hiệu suất điện. Prereg epoxy DMD được sử dụng giữa các lớp và vải lưới sợi thủy tinh được phủ lên bề mặt để tăng cường độ bền cơ học và khả năng chịu ngắn mạch.
3. Cuộn dây điện áp thấp
Cuộn dây điện áp thấp sử dụng cấu trúc lá kim với các ống làm mát hướng trục để cải thiện khả năng tản nhiệt. Các đầu được bao bọc bằng nhựa epoxy và được xử lý hoàn toàn để tạo thành một cụm chắc chắn.
4. Hệ thống cách nhiệt
Nhựa epoxy hoặc các hợp chất nhựa khác được sử dụng làm vật liệu cách nhiệt chính. Các cuộn dây được đúc trong chân không và sau khi xử lý chúng tạo thành một cấu trúc nguyên khối chắc chắn.
5. Giám sát nhiệt độ và làm mát
Được trang bị các thiết bị làm mát (làm mát không khí tự nhiên hoặc làm mát không khí cưỡng bức) và cảm biến nhiệt độ, đồng thời có thể được trang bị hệ thống bảo vệ và phát hiện nhiệt độ toàn diện.
6. Các thành phần khác
Ổ cắm ống lót điện áp cao, vấu nâng, khung kẹp trên và dưới, thiết bị đầu cuối điện áp thấp, bảng tên, đầu nối khai thác, v.v.
Đặc tính sản phẩm Máy biến áp điện loại khô dòng 36kV
1. An toàn cháy nổ:Nhựa epoxy vốn không cháy và không hỗ trợ lửa; không có nguy cơ nổ.
2. Thân thiện với môi trường:Không sử dụng dầu nên không có nguy cơ nhiễm dầu.
3. Độ bền cơ học cao:Các cuộn dây đúc bằng nhựa rất chắc chắn và có khả năng chịu được dòng ngắn mạch mạnh mẽ.
4. Hiệu suất điện tuyệt vời:Mức phóng điện cục bộ thấp và mức chịu xung cao (sét và chuyển mạch).
5. Tổn thất thấp và độ ồn thấp:Thép silicon chất lượng cao và cách xếp lõi tiên tiến giúp giảm tổn thất khi không tải và tiếng ồn có thể nghe được.
6. Khả năng quá tải tốt:Lớp cách nhiệt loại F hoặc H mang lại độ bền nhiệt cao và cho phép hoạt động quá tải đáng kể.
7. Chống ẩm và chống bụi:Bề mặt cuộn dây được phủ một lớp sơn bóng chống ăn mòn, đảm bảo hoạt động ổn định trong môi trường bụi bặm hoặc ẩm ướt.
8. Bảo trì dễ dàng:Không xử lý dầu; sau khi ngừng hoạt động trong thời gian dài, chỉ cần xử lý sấy khô đơn giản. Về cơ bản không cần bảo trì.
9. Nhỏ gọn và nhẹ:Dấu chân nhỏ và chi phí lắp đặt thấp hơn.
10. Kiểm soát nhiệt độ thông minh:Hệ thống giám sát nhiệt độ thông minh tùy chọn tự động phát hiện và hiển thị nhiệt độ cuộn dây, khởi động/dừng quạt làm mát và cung cấp tín hiệu cảnh báo và ngắt.

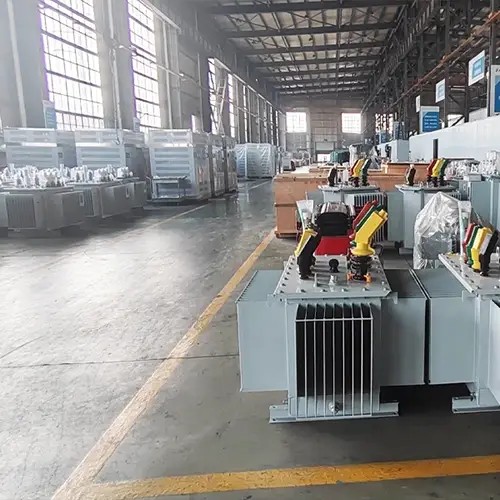

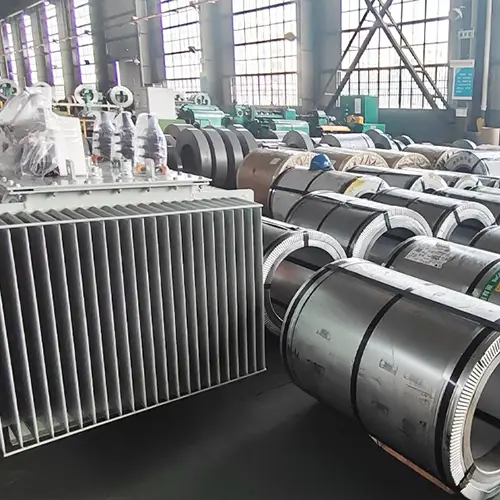

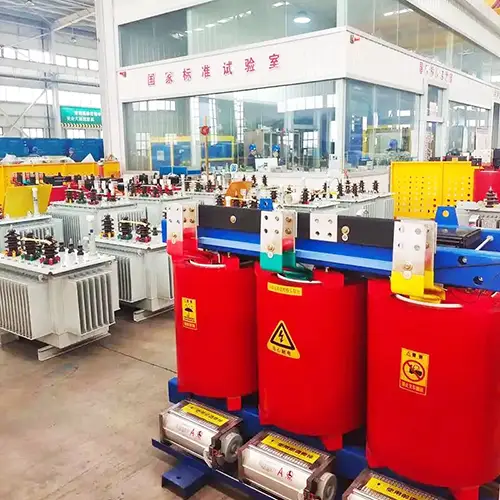

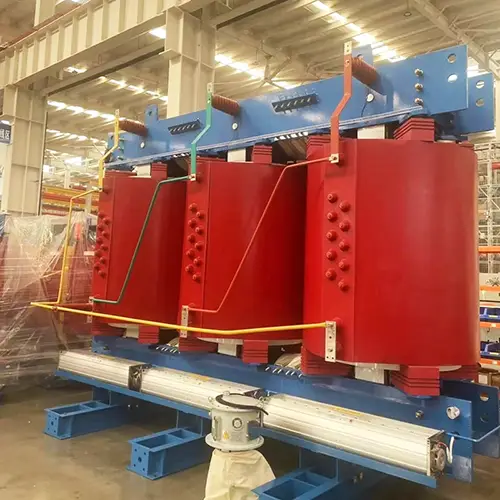

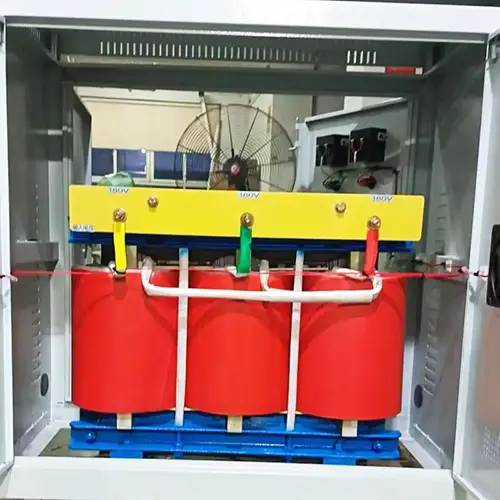

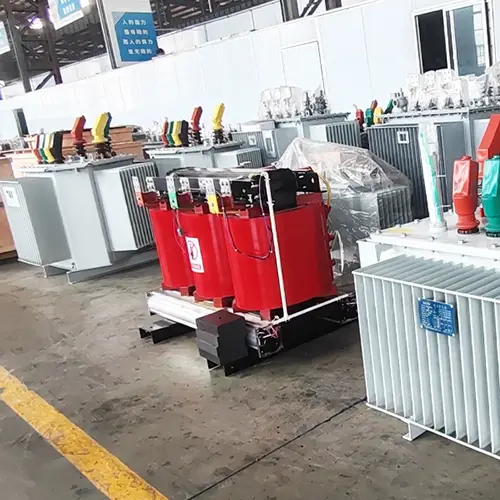

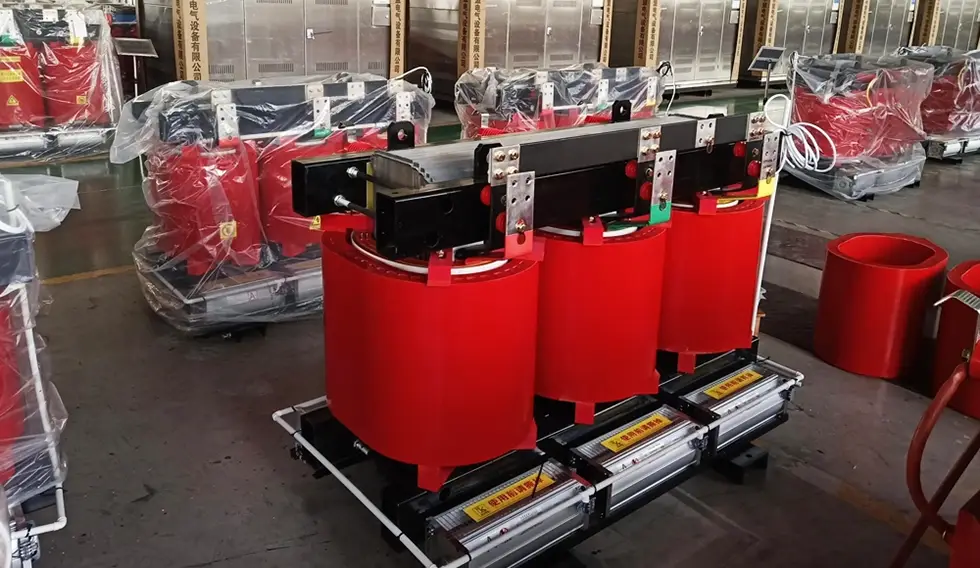

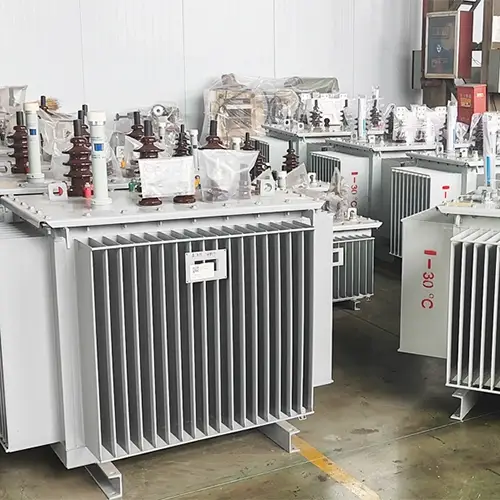

Triển lãm hội thảo
Câu hỏi thường gặp (Câu hỏi thường gặp)
Câu hỏi 1: Công suất tối đa có sẵn cho máy biến áp loại khô dòng 36kV của bạn là bao nhiêu?
Trả lời: Theo tiêu chuẩn quốc gia GB/T 10228, dải công suất thông thường của máy biến áp loại khô 36kV là 30-2500 kVA. Tuy nhiên, phiên bản mới nhất của GB/T 10228 đã mở rộng phạm vi này lên 25000 kVA. Dung lượng lớn hơn cũng có thể được tùy chỉnh dựa trên nhu cầu cụ thể của người dùng.
Câu hỏi 2: Máy biến áp loại khô dòng 36kV của bạn có thể lắp đặt ngoài trời không?
Đ: Có, có sẵn phiên bản ngoài trời. Tuy nhiên, mức độ bảo vệ thích hợp phải được lựa chọn. Thông thường, IP00 không có vỏ bọc (sử dụng trong nhà), IP20 bảo vệ khỏi các vật rắn lớn hơn 12 mm và IP23 bảo vệ khỏi mưa và tuyết. Để lắp đặt ngoài trời, nên sử dụng IP23 hoặc cao hơn với vỏ bảo vệ bổ sung.
Câu hỏi 3: Máy biến áp loại khô dòng 36kV của bạn được làm mát như thế nào và việc làm mát bằng không khí cưỡng bức có thể tăng công suất của chúng đến mức nào?
A: Các phương pháp làm mát có thể được chia thànhlàm mát không khí tự nhiên (AN)Vàlàm mát không khí cưỡng bức (AF). Trong điều kiện làm mát bằng không khí tự nhiên, máy biến áp có thể hoạt động liên tục ở công suất định mức. Làm mát không khí cưỡng bức có thể tăng công suất đầu ra lên tới 50% và phù hợp cho hoạt động quá tải không liên tục.
Câu hỏi 4: Mức hiệu suất năng lượng được phân loại như thế nào đối với máy biến áp loại khô dòng Cotenele 36kV?
Trả lời: Theo tiêu chuẩn quốc gia GB 20052-2024 "Giá trị tối thiểu cho phép và cấp hiệu suất năng lượng cho máy biến áp điện", máy biến áp loại khô dòng 36kV của chúng tôi được chia thành ba cấp hiệu suất năng lượng:Cấp I, Cấp II và Cấp III. Cấp I là cấp cao nhất với mức tổn thất thấp nhất. Việc chọn mức hiệu quả năng lượng cao hơn có thể giảm đáng kể chi phí vận hành lâu dài.
Câu 5: Sự khác biệt chính giữa máy biến áp loại khô 36kV và máy biến áp loại khô 10kV là gì?
A: Sự khác biệt chính nằm ở mức điện áp. Định mức điện áp cao của máy biến áp 36kV là 36kV, có thể được cấp điện trực tiếp từ lưới điện 36kV, từ đó loại bỏ đường liên kết trạm biến áp 10kV trung gian và giảm chi phí đầu tư, bảo trì hệ thống. Ngoài ra, mức 36kV yêu cầu cường độ cách điện cao hơn, khe hở điện lớn hơn và khoảng cách đường dây dài hơn, điều này sẽ làm tăng chi phí thiết kế và sản xuất. Máy biến áp loại khô 10kV được sử dụng phổ biến hơn trong các hệ thống phân phối thông thường.

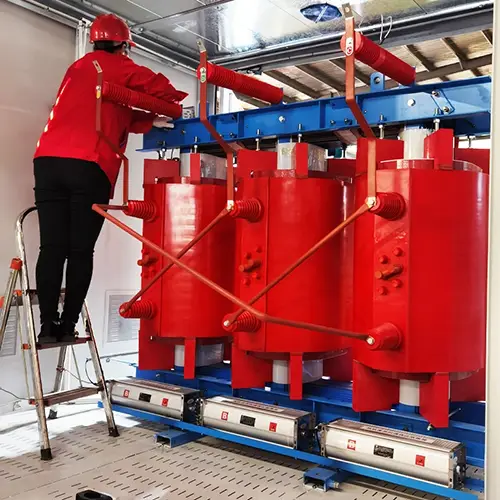

Sản phẩm Hiển Thị
