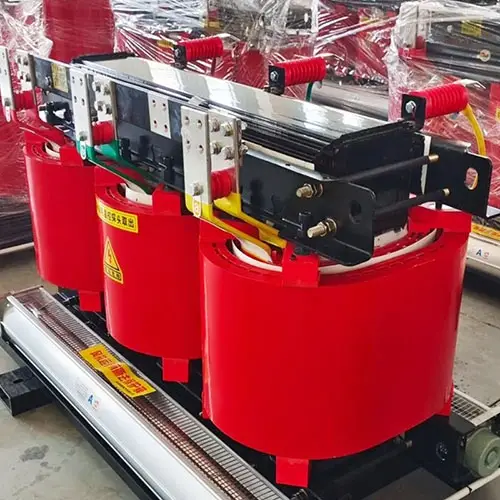

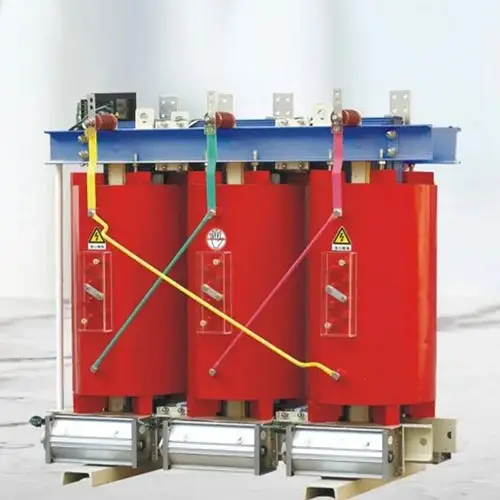

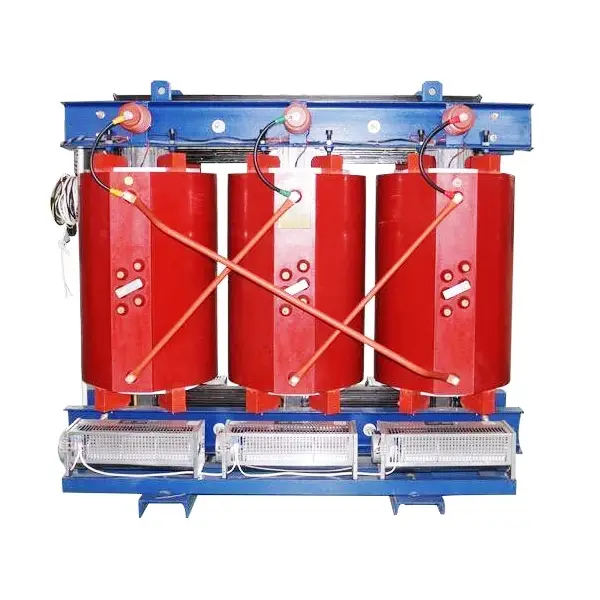

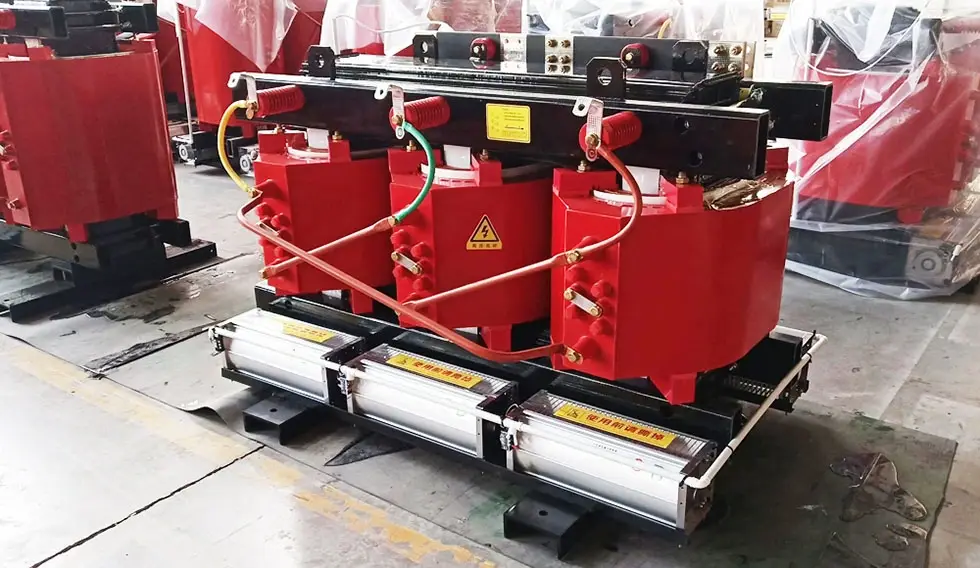

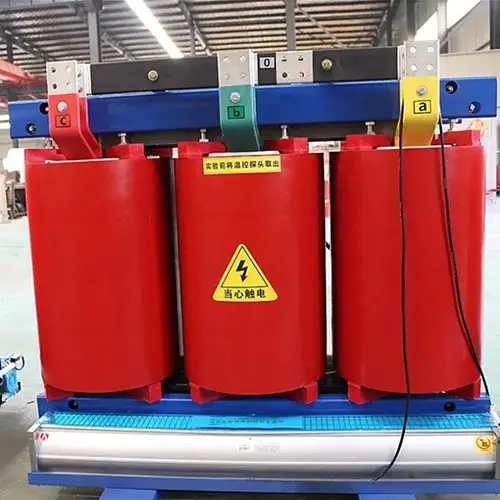

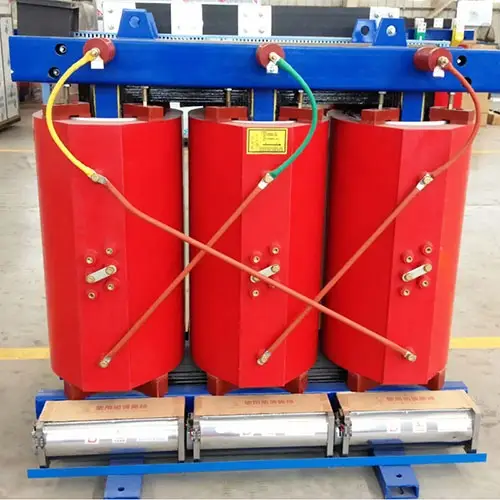

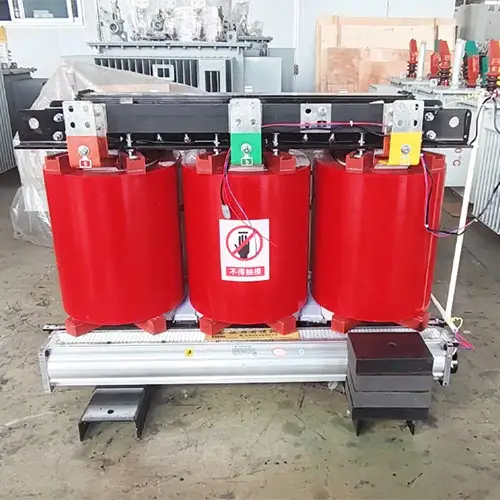

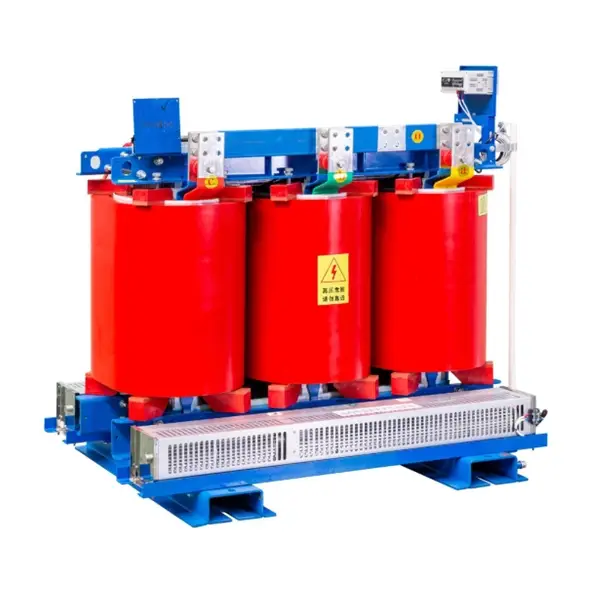

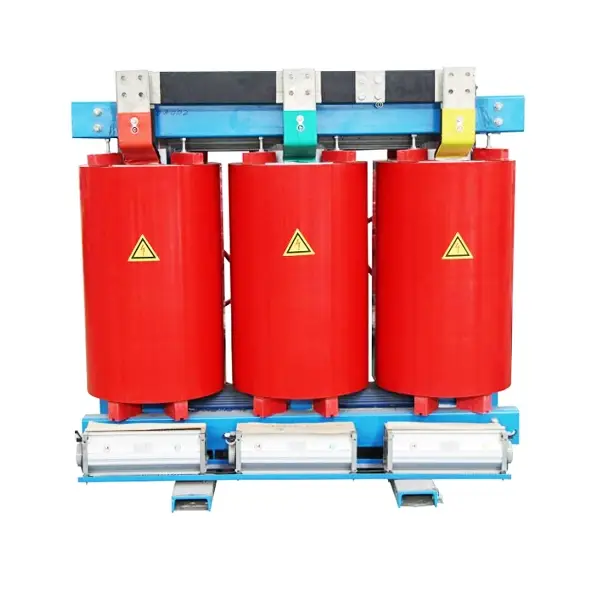

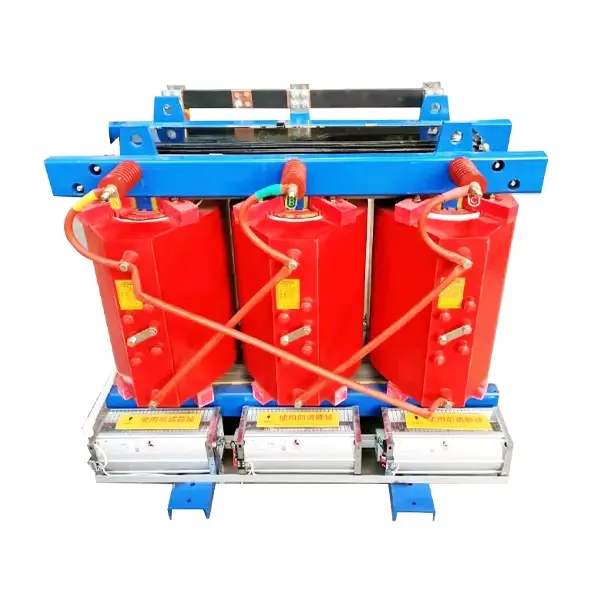

Máy biến áp phân phối điện loại khô 20KV

Máy biến áp phân phối điện loại khô 20KV

Cotenele là nhà sản xuất và xuất khẩu lớnMáy biến áp phân phối điện loại khô 20KVtừ Trung Quốc. Máy biến áp loại khô 20KV của chúng tôi có các tính năng:bán kính cung cấp điện dài hơn, giảm điện áp rơi, giảm tổn thất đường dây và tiêu thụ ít kim loại màu hơn. Những máy biến áp loại khô 20kV này ngày càng được sử dụng nhiều trong các tòa nhà cao tầng, trung tâm thương mại, nhà máy hóa dầu, hầm mỏ, nhà máy điện, sân bay và nhiều địa điểm khác.

cácMáy biến áp phân phối điện loại khô 20KVdo công ty Cotenele sản xuất là thiết bị quan trọng trong hệ thống phân phối điện 20kV. Cấp điện áp của nó nằm trong khoảng từ 10kV đến 35kV. Nó bù đắp cho những thiếu sót của đường dây phân phối điện 10kV và là sản phẩm phân phối điện chính được Tổng công ty Lưới điện Nhà nước Trung Quốc và các tỉnh khác đề xuất. Máy biến áp loại khô 20kV chủ yếu sử dụng vật liệu cách điện rắn và hệ thống làm mát bằng không khí. Nó cóhiệu suất an toàn tuyệt vời, khả năng tương thích môi trường tốt, yêu cầu bảo trì thấpvà ngày càng phổ biến trong các hệ thống phân phối điện hiện đại. Không giống như máy biến áp ngâm dầu, máy biến áp loại khô không gặp phải các vấn đề như rò rỉ dầu, nguy cơ cháy nổ và ô nhiễm môi trường. Máy biến áp loại khô 20KV của chúng tôi tuân thủ các tiêu chuẩn quốc tế liên quanIEC 60076-11 và IEEE C57.12.01.

Thông số kỹ thuật chính

Điều kiện hoạt động

Điều kiện dịch vụ thông thường:

1. Độ cao: 1000m (loại tiêu chuẩn)

2. Nhiệt độ môi trường:

3. Tối đa: +40°C

4. Tối thiểu: -25°C (loại khô ngoài trời); -5°C (loại khô trong nhà)

5. Nhiệt độ trung bình tháng tối đa: 30°C

6. Nhiệt độ trung bình năm cao nhất: 20°C

7. Độ ẩm tương đối: Phải dưới 93%; không ngưng tụ trên bề mặt cuộn dây

8. Nguồn điện: Điện áp ba pha phải gần như đối xứng; dạng sóng điện áp phải xấp xỉ hình sin

Điều kiện đặc biệt:

Đối với độ cao trên 1000m, có thể cung cấp máy biến áp loại khô điều chỉnh độ cao (cao nguyên).

Máy biến áp loại khô 20kV là gì?

A Máy biến áp khô 20kVlà máy biến áp có điện áp danh định sơ cấp 20kV, lõi và cuộn dây không ngâm trong dầu cách điện. Thay vào đó, nó dựa vàođối lưu không khí để làm mát—do đó có tên là "loại khô". Nói một cách đơn giản, lõi và cuộn dây không được đổ đầy dầu; chúng được cách điện rắn, thường bằng nhựa epoxy.

Nguyên lý làm việc của nó dựa trêncảm ứng điện từ. Khi cuộn dây sơ cấp (điện áp cao) được cấp điện bằng dòng điện xoay chiều, một từ thông xoay chiều sẽ được tạo ra trong lõi sắt. Từ thông này liên kết với cuộn dây thứ cấp (điện áp thấp) và tạo ra một suất điện động (EMF) trong đó. Bằng cách chọn tỷ lệ thích hợp giữa số vòng dây cuộn sơ cấp và thứ cấp, điện áp đầu vào 20 kV có thể giảm (hoặc tăng) đến điện áp đầu ra mong muốn, chẳng hạn như 0,4 kV, 10 kV hoặc các mức điện áp khác.

Cấu trúc bên trong chủ yếu bao gồm các phần sau:

1. Cốt lõi:được làm bằng các tấm thép điện cán nguội, định hướng dạng hạt với các mối nối góc 45° để giảm tổn thất. Lõi được kẹp bằng cơ chế tấm kéo cứng và dải không lỗ, bề mặt của nó thường được phủ một loại nhựa đặc biệt để chống ẩm và chống gỉ.

2. Cuộn dây:cuộn dây điện áp thấp (LV) được quấn bằng lá đồng có chiều rộng tối đa trên máy quấn lá mỏng chuyên dụng, sử dụng hai ống làm mát hướng trục trên mỗi cột. Cuộn dây điện áp cao (HV) sử dụng cấu trúc kiểu lớp phân đoạn với một ống làm mát hướng trục. Cả hai cuộn dây đều có ống làm mát kiểu tổ ong với các tấm ống dẫn kim loại được tiêu chuẩn hóa giúp tản nhiệt tốt.

3. Hệ thống cách nhiệt:một xi lanh cách điện được đặt giữa cuộn dây HV và LV để tạo khe hở điện. Toàn bộ cụm cuộn dây đượcđúc chân không bằng nhựa epoxy, tạo thành một cấu trúc rắn đặc, không có khoảng trống, mang lại độ bền cơ học cao, cách điện tuyệt vời và khả năng chống ẩm vượt trội.

4. Hệ thống kiểm soát nhiệt độ:cảm biến nhiệt độ nhúng (thường được đặt ở phần trên của cuộn dây LV) liên tục theo dõi nhiệt độ cuộn dây. Hệ thống cung cấp màn hình hiển thị tuần tự (theo chu kỳ) tự động về nhiệt độ của từng pha, với các tiếp điểm cảnh báo và ngắt để bảo vệ quá nhiệt.

Tính năng sản phẩm

Máy biến áp khô 20kV có những đặc điểm nổi bật sau:

1. “Ba đáy và ba đỉnh”:tổn thất thấp, tiếng ồn thấp, phóng điện cục bộ thấp; độ bền cơ học cao, độ bền điện cao và độ bền nhiệt cao.

2. An toàn & thân thiện với môi trường:chống cháy, chống cháy nổ, không gây ô nhiễm; có thể được cài đặt trực tiếp tại các trung tâm phụ tải.

3. Khả năng chịu ngắn mạch mạnh:Thân đúc bằng epoxy có cấu trúc dày đặc chịu được lực điện động ngắn mạch mà không bị hư hại.

4. Mức phóng điện cục bộ thấp:có thể được kiểm soát dưới 10pC (một số sản phẩm cao cấp đạt <5pC).

5. Khả năng chống ẩm tuyệt vời:có thể hoạt động bình thường ở độ ẩm 100%; không cần sấy khô trước khi tắt máy trước khi cấp lại năng lượng.

6. Khả năng quá tải cao:có thể chạy liên tục ở mức tải 120% mà không cần làm mát không khí cưỡng bức; với hệ thống làm mát không khí cưỡng bức (AF), nó có thể duy trì mức tải định mức 150%.

7. Không cần bảo trì:tổn thất thấp và vận hành kinh tế; về cơ bản không cần bảo trì.

8. Nhỏ gọn và nhẹ:dấu chân nhỏ và chi phí lắp đặt thấp.

Phân Loại Sản Phẩm Máy Biến Áp Loại Khô 20kV

Ưu điểm sản phẩm

1. Nâng cao hiệu suất cung ứng:khoảng cách truyền tải mở rộng, giảm thiểu suy giảm điện áp và tổn thất đường dây thấp hơn mang lại chất lượng điện năng vượt trội.

2. Hiệu quả sử dụng năng lượng đáng kể:có tổn thất không tải và tải đặc biệt thấp, đáp ứng đầy đủ các yêu cầu nghiêm ngặt của tiêu chuẩn mới nhấtGB20052-2024tiêu chuẩn hiệu quả năng lượng.

3. Cài đặt linh hoạt:có thể được phân cấp tại các trung tâm phụ tải mà không cần hố chứa dầu hoặc tường lửa, giảm vốn đầu tư.

4. Chi phí vận hành thấp:thiết kế không cần bảo trì dẫn đến chi phí vận hành tổng thể thấp.

5. Độ tin cậy cao:độ bền cơ học cao, hiệu suất địa chấn tốt và khả năng chịu xung sét tuyệt vời.

6. Khả năng thích ứng mạnh mẽ:không nhạy cảm với độ ẩm và bụi, thích hợp với môi trường khắc nghiệt với yêu cầu phòng cháy chữa cháy cao, tải trọng dao động hoặc điều kiện ô nhiễm/ẩm ướt.

Kịch bản ứng dụng

Máy biến áp khô 20kV được sử dụng rộng rãi trong:

1. Hạ tầng đô thị:nâng cấp lưới điện đô thị, tòa nhà cao tầng, trung tâm thương mại, khu phức hợp thương mại

2. Công trình công cộng:nhà hát, bệnh viện, khách sạn, trường học

3. Vận chuyển:đường hầm, tàu điện ngầm, nhà ga, bến cảng, sân bay

4. Sản xuất và phân phối điện:nhà máy điện, trạm biến áp ngầm, trạm biến áp trọn gói, nhà máy điện

5. Các ngành công nghiệp:hóa dầu, khai thác mỏ, nhà xưởng, máy móc CNC

6. Trung tâm dữ liệu và năng lượng tái tạo:gió, dự án quang điện, trung tâm điện toán đám mây

7. Địa điểm đặc biệt:phòng thí nghiệm, trạm biến áp đô thị ở khu vực đông dân cư và bất kỳ địa điểm nào cần chống cháy/nổ/độ ẩm

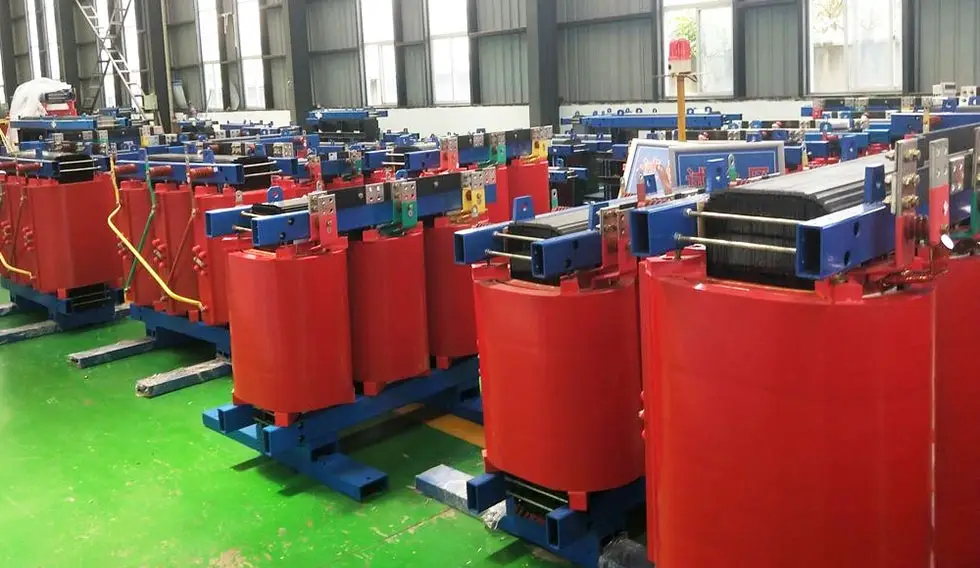

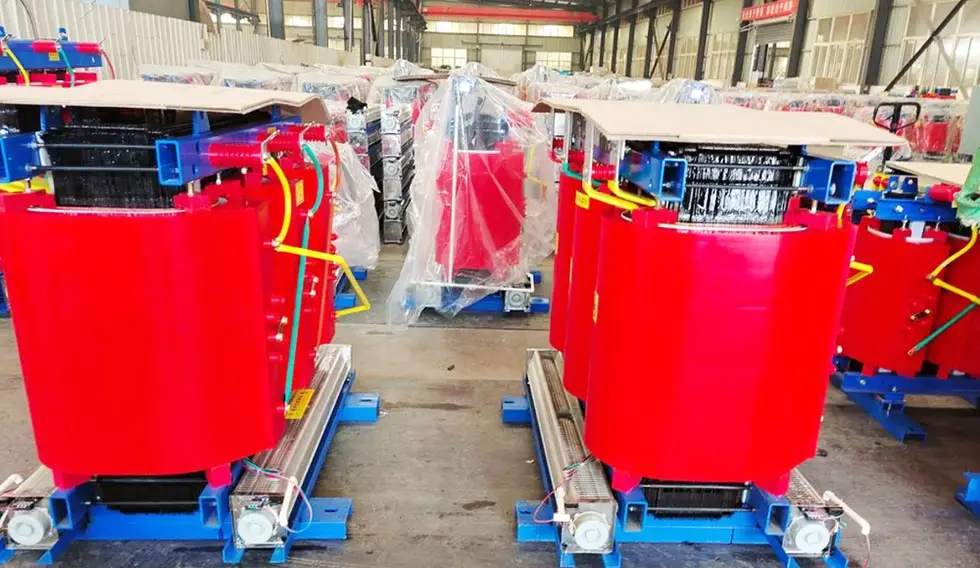

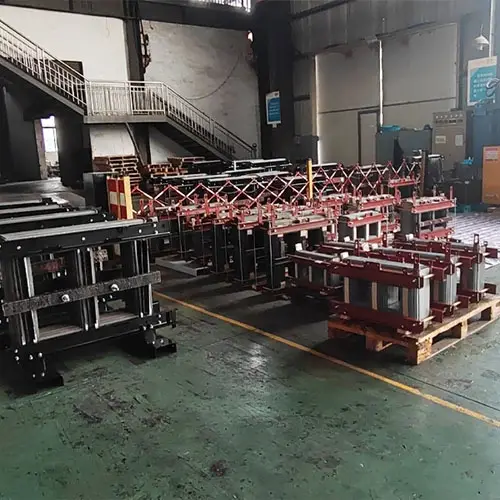

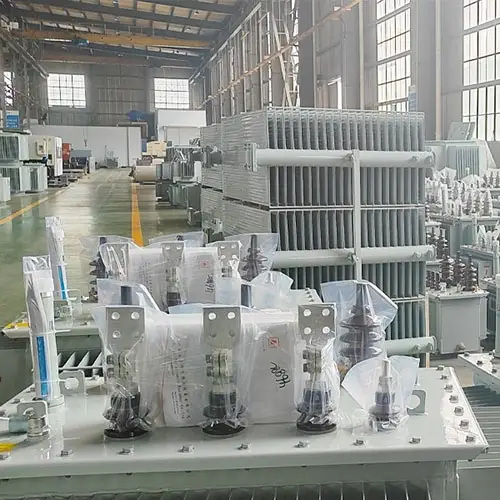

Triển lãm hội thảo

Sản phẩm Hiển Thị
