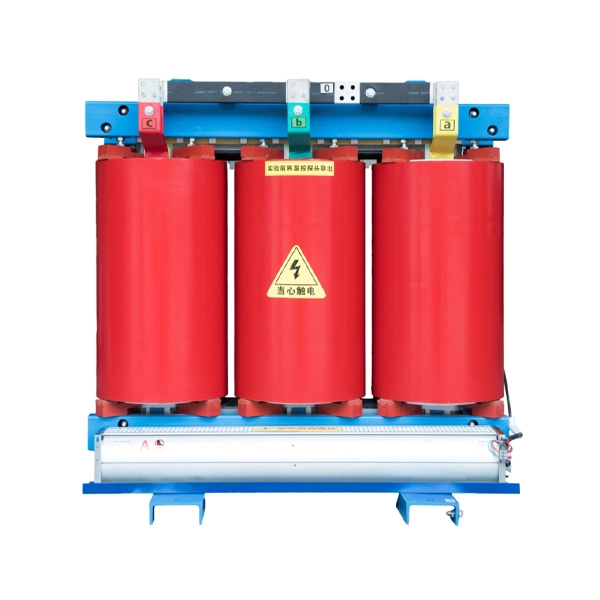

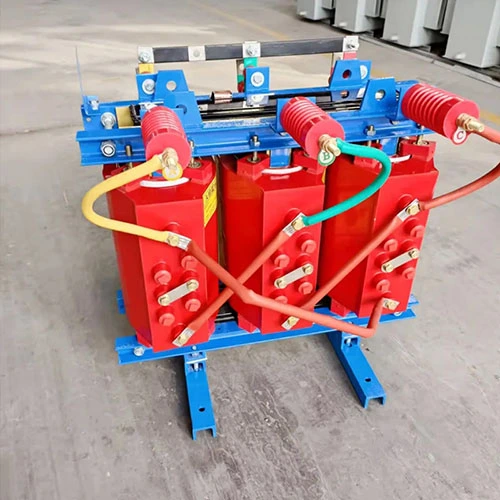

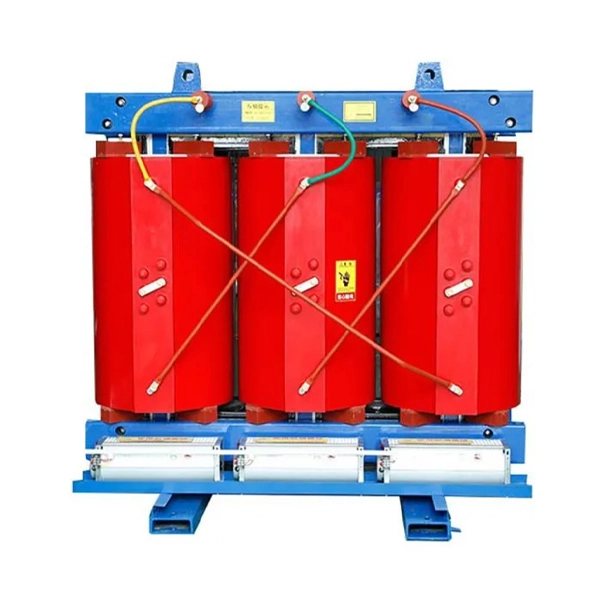

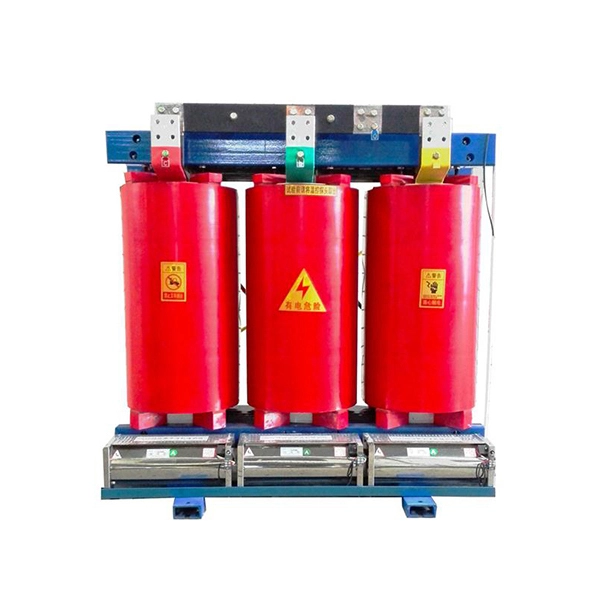

Máy biến áp phân phối điện loại khô trong nhà 10KV
Cotenele là nhà sản xuất và xuất khẩu máy biến áp và các thiết bị điện khác cũng như các bộ phận cốt lõi. Máy biến áp phân phối điện loại khô trong nhà 10KV của chúng tôi được bán cho nhiều thị trường nước ngoài như Châu Âu, Trung Đông, Châu Phi và Nam Mỹ. Máy biến áp loại khô có ưu điểm là kích thước nhỏ, không gây ô nhiễm, không cần bảo trì và là thiết bị điện quan trọng trong hệ thống phân phối.
Cotenele là nhà sản xuất máy biến áp nổi tiếng ở Trung Quốc. Của chúng tôiMáy biến áp phân phối điện loại khô trong nhà 10KVcó những lợi thế đáng kể bao gồmchống cháy, chống cháy, chống cháy nổ, vận hành không cần bảo trì, hiệu suất không ô nhiễm và cấu trúc nhỏ gọn. Với các cuộn dây được bọc kín hoàn toàn, chúng có thể được lắp đặt trực tiếp tại trung tâm phụ tải. Nhờ thiết kế khoa học và kỹ thuật đúc tiên tiến, máy biến áp loại khô nhựa epoxy dòng SC (B) có tính năngmức phóng điện cục bộ thấp, độ ồn vận hành thấp và khả năng tản nhiệt tuyệt vời. Khi làm mát bằng không khí cưỡng bức, chúng có thể hoạt động liên tục ở mức 125% tải định mức trong thời gian dài. Mỗi thiết bị đều được trang bị bộ điều khiển nhiệt độ thông minh cung cấp chức năng báo lỗi, cảnh báo quá nhiệt, ngắt quá nhiệt và chức năng ghi hộp đen. Thông qua mộtGiao diện nối tiếp RS485, máy biến áp loại khô của chúng tôi có thể được kết nối với máy tính để giám sát và điều khiển tập trung.

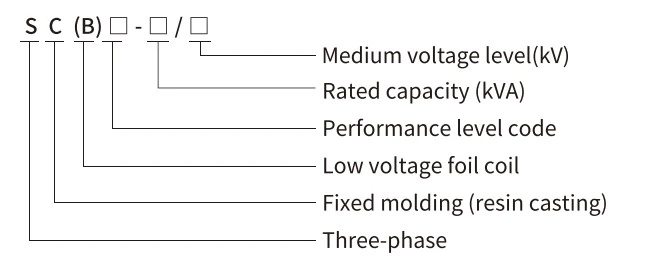

Mô hình và ý nghĩa
Thông số kỹ thuật chính
Thông số kỹ thuật máy biến áp SCB11-30~2500/10kV
| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tản tải (W) | Dòng không tải (%) | Điện áp trở kháng (%) | Kích thước bên ngoài (L×W×H) Lắp đặt 4-Φ18 (mm) | Tổng trọng lượng (kg) | ||||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | 130oC(B) 100oC | 155oC(F) 120oC | 180oC(H) 145oC | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 hoặc khác |
Dyn11 | 170 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 240 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 330 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 360 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 420 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 480 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2,5 ±5 |
550 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 640 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 790 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 880 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 1040 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1200 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1170 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1360 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1590 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1880 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 2200 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2740 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 2200 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2740 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 3240 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||

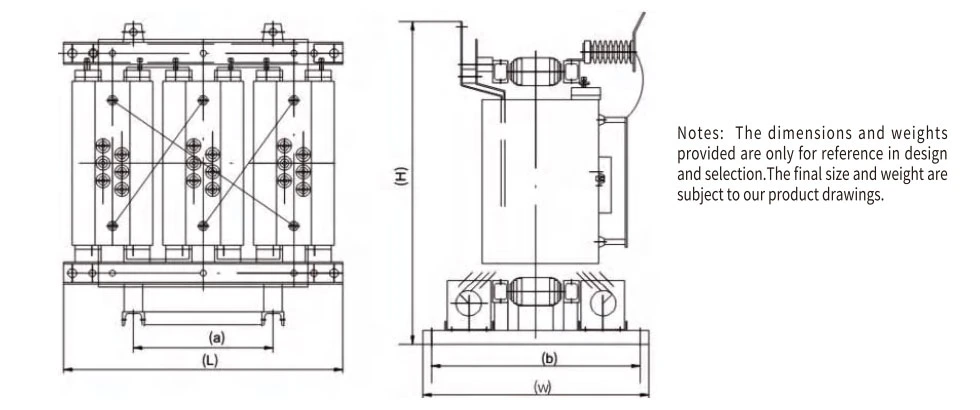

Kích thước máy biến áp SCB11-30~2500/10kV
Thông số kỹ thuật máy biến áp SCB12-30~2500/10kV
| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tản tải (W) | Dòng không tải (%) | Điện áp trở kháng (%) | Kích thước bên ngoài (L×W×H) Lắp đặt 4-φ18 (mm) | Tổng trọng lượng (kg) | ||||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | 130oC(B) 100oC | 155oC(F) 120oC | 180oC(H) 145oC | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 hoặc khác |
Dyn11 | 150 | 670 | 710 | 760 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 215 | 940 | 1000 | 1070 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 295 | 1290 | 1380 | 1480 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 320 | 1480 | 1570 | 1690 | 1.7 | 1030×750×960 | 530 | |||||
| 125 | 375 | 1740 | 1850 | 1980 | 1.5 | 1060×750×1000 | 605 | |||||
| 160 | 430 | 2000 | 2130 | 2280 | 1.5 | 1090×900×1045 | 730 | |||||
| 200 | ±2×2,5 ±5 |
495 | 2370 | 2530 | 2710 | 1.3 | 1105×900×1080 | 825 | ||||
| 250 | 575 | 2590 | 2760 | 2960 | 1.3 | 1180×900×1125 | 1010 | |||||
| 315 | 705 | 3270 | 3470 | 3730 | 1.1 | 1225×900×1140 | 1165 | |||||
| 400 | 785 | 3750 | 3990 | 4280 | 1.1 | 1330×900×1195 | 1490 | |||||
| 500 | 930 | 4590 | 4880 | 5230 | 1.1 | 1345×900×1255 | 1650 | |||||
| 630 | 1070 | 5530 | 5880 | 6290 | 0.9 | 1540×1150×1175 | 1915 | |||||
| 630 | 1040 | 5610 | 5960 | 6400 | 0.9 | 6 | 1540×1150×1175 | 1915 | ||||
| 800 | 1210 | 6550 | 6960 | 7460 | 0.9 | 1600×1150×1220 | 2305 | |||||
| 1000 | 1410 | 7650 | 8130 | 8760 | 0.9 | 1645×1150×1285 | 2690 | |||||
| 1250 | 1670 | 9100 | 9690 | 10300 | 0.9 | 1705×1150×1345 | 3225 | |||||
| 1600 | 1960 | 11000 | 11700 | 12500 | 0.9 | 1765×1150×1405 | 3805 | |||||
| 2000 | 2440 | 13600 | 14400 | 15500 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 16100 | 17100 | 18400 | 0.7 | 1900×1150×1560 | 5300 | |||||
| 1600 | 1960 | 12200 | 12900 | 13900 | 0.9 | 8 | 1765×1150×1405 | 3805 | ||||
| 2000 | 2440 | 15000 | 15900 | 17100 | 0.7 | 1840×1150×1475 | 4435 | |||||
| 2500 | 2880 | 17700 | 18800 | 20200 | 0.7 | 1900×1150×1560 | 5300 | |||||
Kích thước máy biến áp SCB12-30~2500/10kV
Thông số kỹ thuật máy biến áp SCB13-30~2500/10kV
| Công suất định mức (kVA) | Tổ hợp điện áp | Nhãn nhóm được kết nối | Tản nhiệt không tải (W) | Tản tải (W) | Dòng không tải (%) | Điện áp trở kháng (%) | Kích thước bên ngoài (L×W×H) Lắp đặt 4-φ18 (mm) | Tổng trọng lượng (kg) | ||||
| Điện áp trung thế (kV) | Phạm vi khai thác | Điện áp thấp (kV) | 130oC(B) 100oC | 155oC(F) 120oC | 180oC(H) 145oC | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 13.8 15 |
±2,5 ±5 |
0.4 hoặc khác |
Dyn11 | 135 | 605 | 640 | 685 | 2.3 | 4 | 955×750×840 | 270 |
| 50 | 195 | 845 | 900 | 965 | 2.2 | 970×750×860 | 340 | |||||
| 80 | 265 | 1160 | 1240 | 1330 | 1.7 | 1015×750×925 | 460 | |||||
| 100 | 290 | 1330 | 1410 | 1520 | 1.7 | 1060×750×960 | 560 | |||||
| 125 | 340 | 1560 | 1660 | 1780 | 1.5 | 1075×750×1000 | 630 | |||||
| 160 | 385 | 1800 | 1910 | 2050 | 1.5 | 1105×900×1045 | 770 | |||||
| 200 | ±2×2,5 ±5 |
445 | 2130 | 2270 | 2440 | 1.3 | 1120×900×1105 | 875 | ||||
| 250 | 515 | 2330 | 2480 | 2660 | 1.3 | 1195×900×1125 | 1055 | |||||
| 315 | 635 | 2940 | 3120 | 3350 | 1.1 | 1555×1150×1175 | 1190 | |||||
| 400 | 705 | 3370 | 3590 | 3850 | 1.1 | 1225×900×1140 | 1500 | |||||
| 500 | 835 | 4130 | 4390 | 4700 | 1.1 | 1315×900×1190 | 1700 | |||||
| 630 | 965 | 4970 | 5290 | 5660 | 0.9 | 1345×900×1265 | 1985 | |||||
| 630 | 935 | 5050 | 5360 | 5760 | 0.9 | 6 | 1555×1150×1175 | 1985 | ||||
| 800 | 1090 | 5890 | 6260 | 6710 | 0.9 | 1600×1150×1220 | 2360 | |||||
| 1000 | 1270 | 6880 | 7310 | 7880 | 0.9 | 1660×1150×1285 | 2775 | |||||
| 1250 | 1500 | 8190 | 8720 | 9330 | 0.9 | 1720×1150×1350 | 3310 | |||||
| 1600 | 1760 | 9940 | 10500 | 11300 | 0.9 | 1780×1150×1405 | 3940 | |||||
| 2000 | 2190 | 12200 | 13000 | 14000 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 14500 | 15400 | 16600 | 0.7 | 1900×1150×1565 | 5495 | |||||
| 1600 | 1760 | 11000 | 11600 | 12500 | 0.9 | 8 | 1780×1150×1405 | 3940 | ||||
| 2000 | 2190 | 13500 | 14300 | 15400 | 0.7 | 1840×1150×1475 | 4595 | |||||
| 2500 | 2590 | 15900 | 17000 | 18200 | 0.7 | 1900×1150×1565 | 5495 | |||||
Kích thước máy biến áp SCB13-30~2500/10kV
Cấu trúc bên trong
Để đạt được hiệu suất điện, độ bền cơ học và quản lý nhiệt tốt nhất, cấu trúc bên trong của máy biến áp loại khô bao gồm nhiều bộ phận chính, tất cả chúng cần phải được thiết kế cẩn thận.

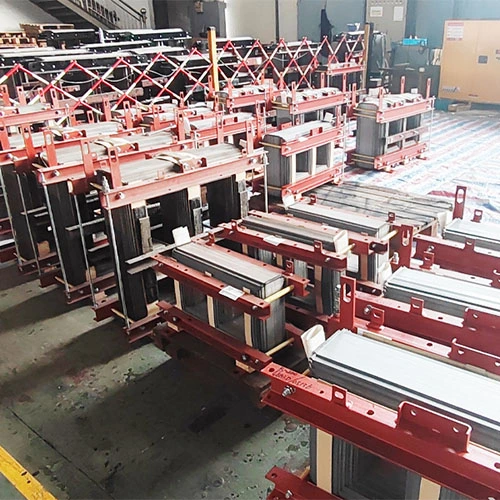

1. Lõi từ
Vật liệu chính của lõi từ của máy biến áp loại khô thường làthép điện nhiều lớp (thép silicon)hoặc các vật liệu sắt từ khác, có thể làm giảm tổn thất dòng điện xoáy và tổn thất trễ. Hình dạng của lõi từ có thể là hình chữ nhật, hình tròn hoặc hình elip, v.v.
2. Cuộn dây
Cuộn dây của máy biến áp loại khô bao gồmcuộn dây sơ cấp và thứ cấp, thường được làm bằng dây dẫn bằng đồng hoặc nhôm. Mặc dù đồng có độ dẫn điện vượt trội so với nhôm nhưng một số khách hàng thường lựa chọn dây dẫn bằng nhôm cho cuộn dây của mình để tiết kiệm chi phí.
3. Hệ thống cách nhiệt
Hệ thống cách điện của máy biến áp loại khô cung cấp khả năng cách điện và hỗ trợ cơ học cho cuộn dây, chủ yếu bao gồm:
Đóng gói nhựa Epoxy (nhựa đúc):Các cuộn dây được bịt kín hoàn toàn bằng nhựa epoxy, có thể bảo vệ tốt khỏi độ ẩm, bụi và ứng suất cơ học.
Tẩm áp suất chân không (VPI):Các cuộn dây được tẩm nhựa polyester loại H trong điều kiện chân không và áp suất. Vai trò này là để tăng cường độ bền điện môi, độ bền cơ học và độ ổn định nhiệt của máy biến áp loại khô.
Đóng gói áp suất chân không (VPE):Cuộn dây có lớp cách điện dày hơn VPI.
4. Cấu trúc kẹp
Cấu trúc kẹp thường được sử dụng để cố định các cuộn dây và cụm lõi, đồng thời nó có thể cung cấp độ bền cơ học và đảm bảo sự liên kết phù hợp, có thể kết hợp các kênh làm mát hoặc các lỗ để lưu thông không khí.
5. Bao vây
Tất cả các thành phần được gắn trong vỏ và vỏ được chia thànhthông gió, không thông gió, hoặc kín, dựa trên môi trường ứng dụng. Vỏ được thông gió cho phép lưu thông không khí tự nhiên hoặc cưỡng bức để làm mát, trong khi thiết kế không thông gió được sử dụng trong môi trường chứa vật liệu dẫn điện, ăn mòn hoặc dễ cháy.
Ưu điểm sản phẩm
1. Ưu điểm về an toàn
Giảm nguy cơ cháy nổ:Máy biến áp loại khô không có dầu cách điện dễ cháy và không có nguy cơ cháy nổ.
Đặc tính tự dập tắt:Vật liệu cách điện rắn của máy biến áp loại khô vốn có khả năng chống cháy.
Không thải khí độc:Trong điều kiện hồ quang, máy biến áp loại khô sẽ không thải ra khí độc hại.
2. Ưu điểm về môi trường
Thân thiện với môi trường:Do máy biến áp loại khô sẽ không rò rỉ hoặc tràn dầu, điều này có thể loại bỏ mối lo ngại về ô nhiễm nước ngầm.
Có thể tái chế:Có tới 90% vật liệu của máy biến áp loại khô có thể tái chế được khi hết tuổi thọ.
Không cần ngăn chặn đặc biệt:Không cần lắp đặt bể thu gom chống rò rỉ cho máy biến áp loại khô.
3. Lợi thế hoạt động
Những máy biến áp loại khô này yêu cầuhầu như không cần bảo trì---không kiểm tra chất lỏng hoặc lọc dầu, chỉ thỉnh thoảng kiểm tra trực quan---và tự hàotuổi thọ kéo dài hơn 20 năm. Do ít hạn chế về địa điểm hơn và không có các biện pháp bảo vệ nước ngầm, máy biến áp loại khô có chi phí lắp đặt thấp hơn. Và chúng có thể được lắp đặt trực tiếp gần vị trí tải thực tế, điều này có thể làm giảm đáng kể tổn thất đường dây.
4. Tính linh hoạt của ứng dụng
Máy biến áp loại khô có thể được lắp đặt và ứng dụng ở những vị trí trong nhà có yêu cầu an toàn cháy nổ cao. Đồng thời, vỏ bọc hoàn toàn của chúng có thể chịu được nguy cơ bị ngâm trong nước ở những khu vực dễ bị lũ lụt. Hệ thống cách điện chống ẩm của máy biến áp loại khô không chỉ đảm bảo hiệu suất điện ổn định trong môi trường có độ ẩm cao mà còn ngăn chặn sự ngưng tụ hơi nước một cách hiệu quả.

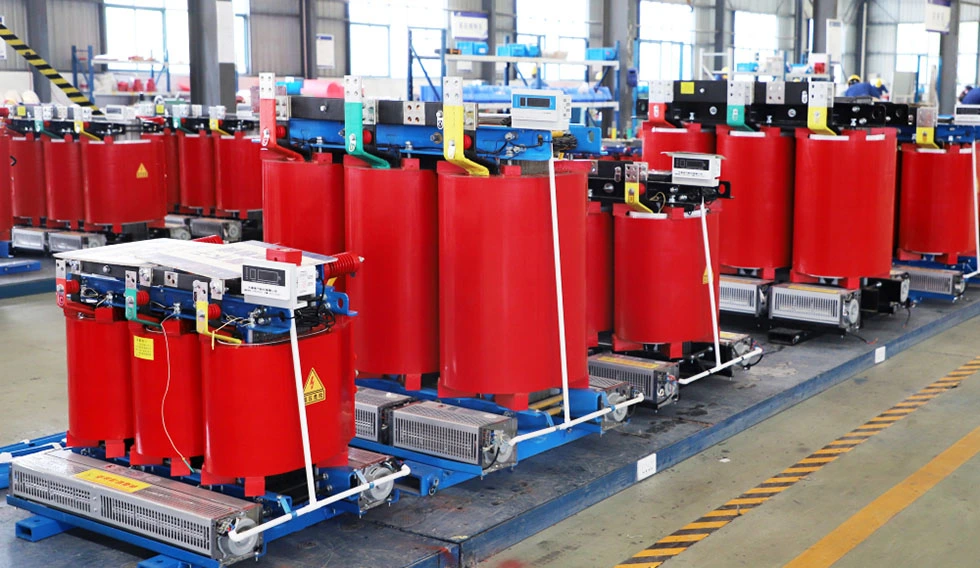

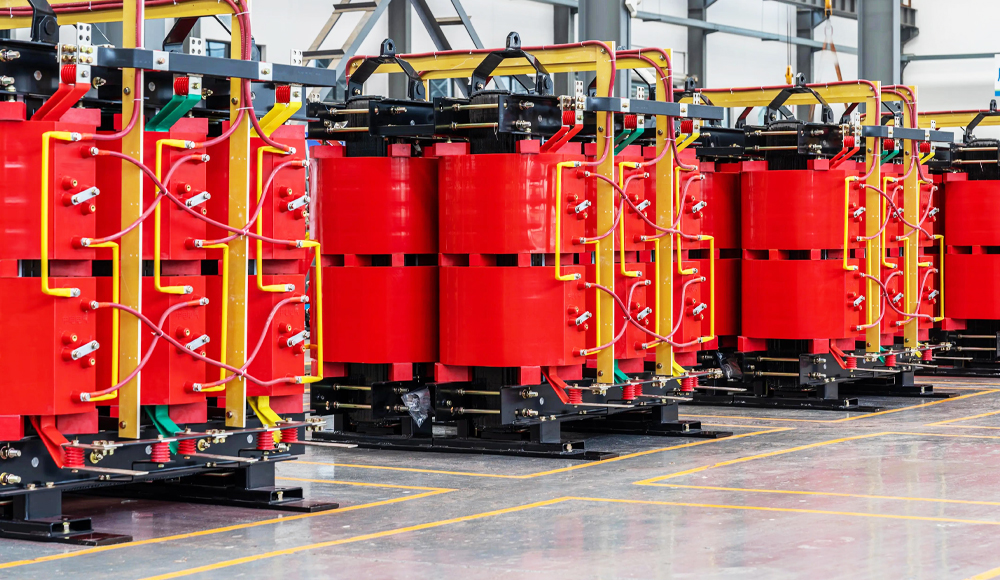

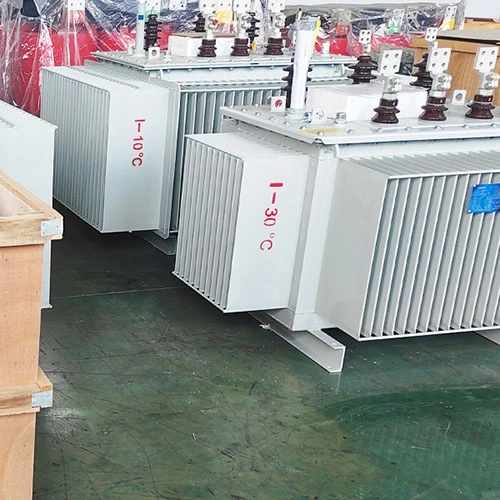

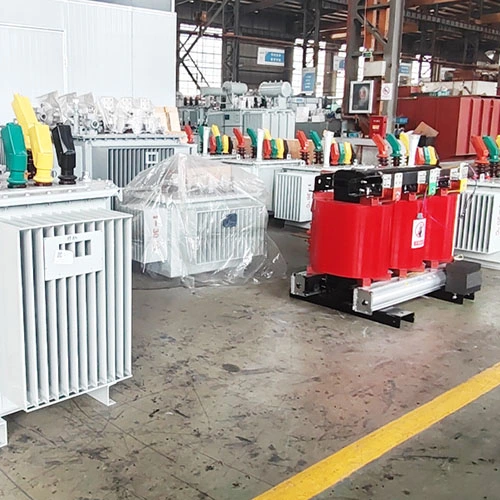

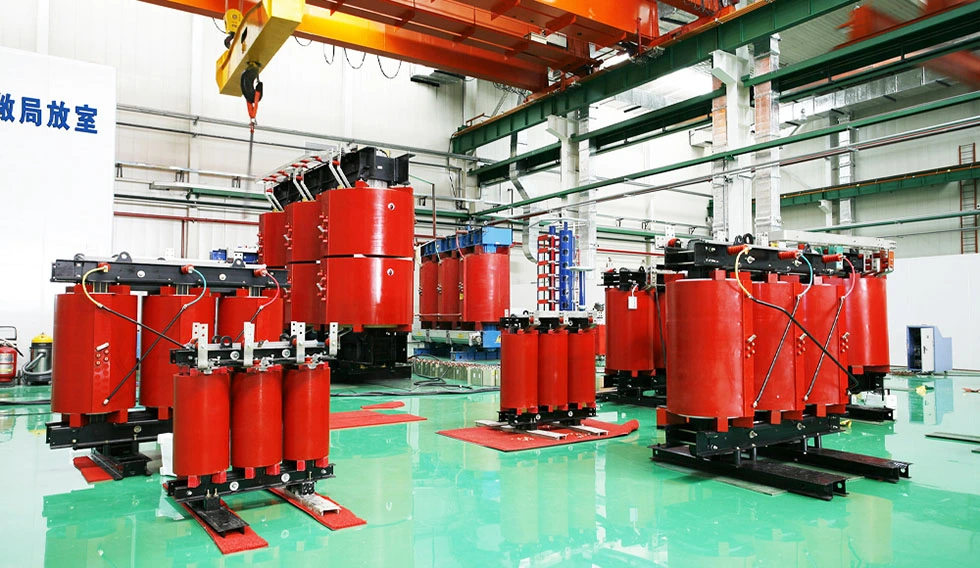

Triển lãm hội thảo

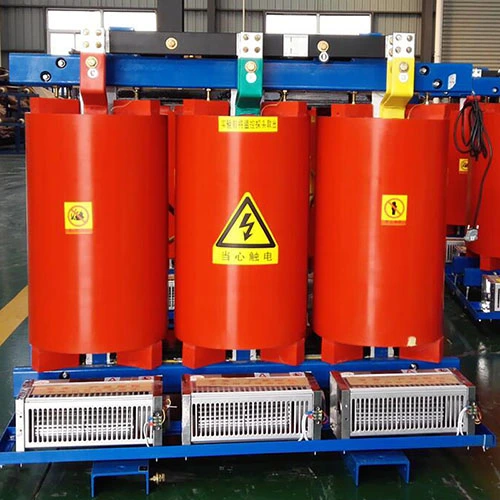

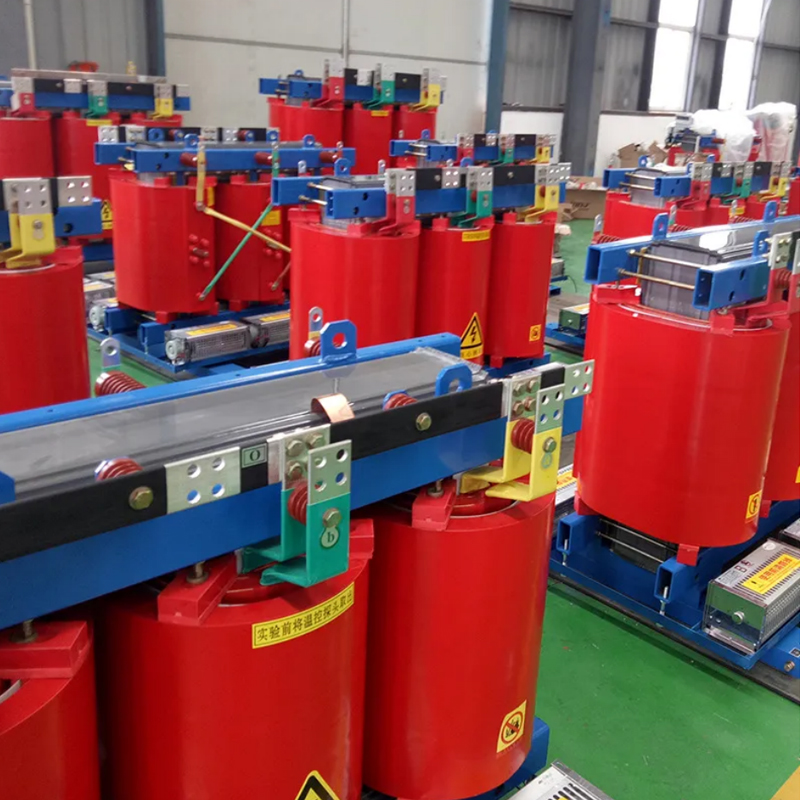

Sản phẩm Hiển Thị
